Certifikat
- Certifierad i brandteknisk klass E/EI120 enligt SS-EN 14846:2008.
- Durability: Grade X enligt SS-EN 14846.
- Uppfyller kraven i Grade M för korrosion, temperaturer och luftfuktighet vilket motsvarar högt ställda krav enligt SS-EN 14846.
Teknisk information
- Modern kolvplacering.
- Unikt Automatikfall®.
- Mikrobrytare enpoligt växlande, max. 30 V DC, 1 A.
- Multispänning 12 – 24 V DC.
- Med STEP Listtrycksteknik.
- Inbyggd patenterad DirectDrive®-funktion. Överför kraften från manövrering av trycket, hela vägen ut till fallet med minimal energiförlust vilket underlättar öppning av dörr.
- Inbyggda mikrobrytare indikerar stängt och förreglat läge samt tryckesmanövrering.
- Inbyggd skyddsdiod.
- Inbyggd återinrymningsfunktion.
- Anpassat för runda och ovala skandinaviska cylindrar.
- Dorndjup 50 mm.
- Återfjädrande trycken rekommenderas.
- Patentsökt.
Eltryckeslås för daglåsning och intern låsning med dörrautomatik
STEP 130 har exakt samma fina egenskaper och tekniker som STEP 110. Skillnaden mellan dem är att STEP 130 har ett Automatikfall® och är därför anpassad för dörrmiljöer där du vill ha ökad tillgänglighet.
Vikfallet ökar tillgängligheten
Vikfallet ger eltryckeslåset en dubbel funktion.
- När dörren öppnas med trycke fungerar STEP 130 som ett vanligt eltryckeslås med fallkolv.
- När dörren öppnas elektriskt kan vikfallet vika sig och möjliggör därmed öppning med dörrautomatik. Direkt efter att dörren öppnats skjuter vikfallet ut, blir fast i sin position och fungerar som en vanlig fallkolv igen.
Med STEP Listtrycksteknik
STEPs patenterade listtrycksteknik gör att dörren kan låsa upp, trots att låset utsätts för högt listtryck.
För dörrmiljöer med höga krav på driftsäkerhet
STEP 130 tål en mycket hög öppningsfrekvens. Användningsområden är daglåsning och intern låsning i kontor, skolor, sjukhus, industrier och andra gemensamma utrymmen där hög tillgänglighet och driftsäkerhet är avgörande.
Med patenterad DirectDrive®
Den inbyggda DirectDrive® funktionen ger en direkt manövrering och en mycket följsam känsla när dörrens trycke används. Det gör att låset kan öppna trots högt listtryck och ger en helt ny dimension av hur ett eltryckeslås kan upplevas.
Med splitfunktion
Splitfunktionen innebär att du kan låta utsidans trycke styras elektriskt, medan insidans trycke är helt mekaniskt. Den mekaniskt styrda sidan har en rejäl fastsättning där splitfunktionen säkras av rostfria och härdade detaljer.
Säkerställer brandkrav
Certifierat i brandteknisk klass E/EI120 enl. SS-EN 14846.
Säkerställer utrymningskrav
Certifierat för utrymning enl. SS-EN 179. Gå till Exitguiden för att se utrymningsbeslag för STEP 130.
Inbyggd återinrymningsfunktion
STEP 130 ger dig möjlighet till återinrymning vid utlöst brandlarm och/eller efter mekanisk utpassering vid användandet av STEP Exit nödutrymningsbeslag som installerats på cylinderroddarposition.
Återinrymningsfunktionen återställs genom återställningssignal eller återställt brandlarm.
Separerade indikeringar för trycke och cylinder
Mikrobrytaren för cylinderroddaren påverkas inte då dörrens trycke används. Därför går det att särskilja på utrymning via cylinderroddaren/larm vid nyckelanvändning, och på tryckesöppning.
Två potentialer, från två olika system
STEP 130 kan hantera styrsignaler från två olika strömkällor från exempelvis passersystem och dörrautomatik.
Sann indikering
Dörrstatus ges för stängd dörr med utlåst Automatikfall®.
Många smarta egenskaper
- Multispänning 12 – 24 V DC.
- Valfri sida av låset kan styras mekaniskt tack vare splitfunktionen.
- Valbar dörrhängning höger/vänster.
- Valbar rättvänd/omvänd funktion för tryckesfunktionen.
- Inbyggda mikrobrytare indikerar stängt- och förreglat läge samt tryckesmanövrering.
Snabb och enkel driftsättning
Inställningen av de valbara funktionerna sker lättåtkomligt och smidigt från låshusets utsida.
Svensk premiumkvalitet
Alla produkter utvecklas och tillverkas av oss, i Sverige. Maximal funktionalitet och driftsäkerhet är egenskaper vi aldrig kompromissar med. När du väljer STEP stöttar du därför inte bara svensk teknikindustri – du väljer samtidigt produkter med premiumkvalitet som garanterar driftsäkerhet för lång tid framöver.

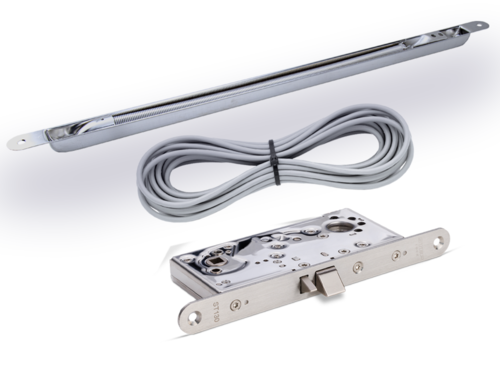

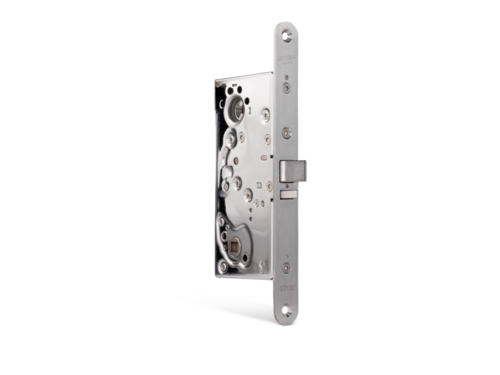

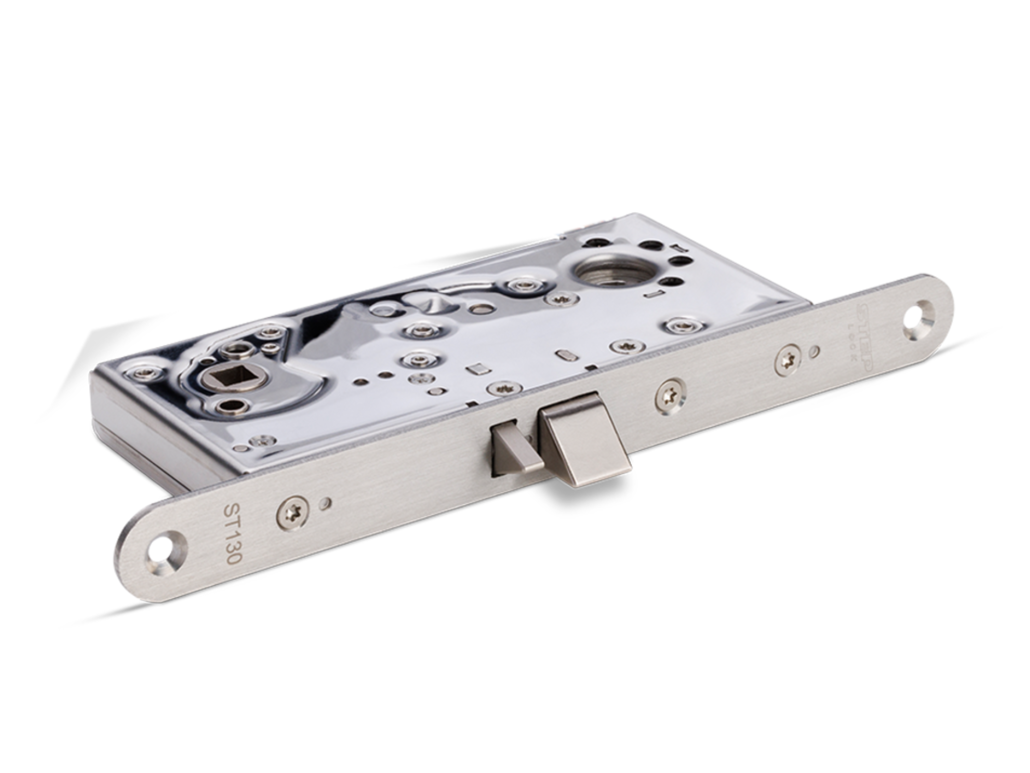

Eltryckeslås STEP 130
Kraftfullt eltryckeslås med Automatikfall® som möjliggör öppning med dörrautomatik
STEP 130 är ett kraftfullt eltryckeslås med DirectDrive®, unikt Automatikfall® och splitfunktion. Ett självklart val för dörrmiljöer med dörrautomatik, tillgänglighets-, brand- och utrymningskrav, där du samtidigt vill säkerställa en maximal driftsäkerhet.
Funktionsbeskrivning
- Vikfallet låser/låser upp elektriskt via öppnasignal från passersystem, kodlås, tryckknapp eller liknande.
- Vikfallet dras in mekaniskt via cylinderroddaren med nyckel från utsidan eller nyckel/vred från insidan.
- Vikfallet är alltid i rättvänd funktion för att säkerställa brandtillhållning.
- Tryckesfunktionen är omställbar i rättvänd/omvänd funktion.
- Trycket på utsidan aktiveras elektriskt via passersystem, kodlås eller liknande och drar in vikfallet.
- Trycket på insidan är alltid mekaniskt aktiv och drar in vikfallet.
- Omställbar elektriskt/mekaniskt manövrerad sida.
- Omställbar för att passa höger- och vänsterdörrar.
Eltryckeslås med splitfunktion, Automatikfall® och DirectDrive®. Kan kombinera tillgänglighets-, brand- och utrymningskrav med dörrautomatik.
Strömförbrukning splitfunktion STEP 130 i rättvänd och omvänd funktion
24 V DC + 15% - 10% Min 50 mA, avg 60 mA.
12 V DC + 15% - 10% Min 95 mA, avg 135 mA.
Strömförbrukning 0 mA i vila (rättvänd = låst, omvänd = olåst)
För dimensionering av strömförsörjning se installationsmanualen.
Strömförbrukning Automatikfall® STEP 130
24 V DC + 15% - 10% Min 42 mA, avg 60mA.
12 V DC + 15% - 10% Min 79 mA, avg 100 mA.
Strömförbrukning 0 mA i vila.
