Ellås STEP 140

– ellås med dubbel funktion för dörrar med dörrautomatik/draghandtag från båda sidor

STEP 140 är utrustad med automatikkolv men utan tryckesroddare. Detta möjliggör att dörren kan öppnas med dörrautomatik eller draghandtag från båda sidor.

Givetvis är även STEP 140 utrustat med vår patenterade listtrycksteknik som säkerställer att låset tål ett mycket högt listtryck.

Tack vare dessa egenskaper är STEP 140 ett självklart val för dörrmiljöer med tillgänglighetskrav där du samtidigt vill säkerställa en hög driftsäkerhet.

STEP 140 Eltryckeslås stående DirectDrive

Unik automatikkolv ökar tillgängligheten

STEP 140 är utrustad med en unik automatikkolv. När dörren öppnas elektriskt kan automatikkolven vika sig och möjliggör därmed öppning med dörrautomatik. Direkt efter att dörren öppnats skjuter automatikkolven ut, blir fast i sin position och fungerar som en vanlig fallkolv igen.

STEP 140 är även konstruerad med enbart cylinderroddarfunktion. Detta innebär att STEP 140 är ett perfekt val för dörrmiljöer där du vill ha ökad tillgänglighet alternativt draghandtag, från båda sidor av dörren.

Brandigenhållning och hög slitstyrka

Eftersom automatikkolven ser ut som en vanlig fallkolv kan den fördela slitstyrkan över hela sin yta. Den ser även till att brandigenhållningen upprätthålls, även om det skulle uppstå en glipa mellan kolven och slutblecket. Detta i kombination med STEP Listtrycksteknik gör att STEP 140 tål ett högt listtryck och säkerställer en hög driftsäkerhet.

Utan tryckesfunktion

STEP 140 är utan tryckesfunktion. Dörren öppnas därför med dörrautomatik eller draghandtag, från båda sidor.

DirectDrive® ger en följsam känsla med direkt manövrering

Den patenterade DirectDrive®-funktion ger en direkt manövrering när dörrens cylinder eller vred används. Konceptet ger en helt ny dimension av hur ett ellås kan upplevas.

Modern kolvplacering

STEP 140 har modern kolvplacering där automatikkolven är placerad i centrum av låskistan. Perfekt för alla typer av nybyggnationer och vid nyprojektering.

För dörrmiljöer med brandkrav

Certifierad i brandteknisk klass E/EI120 enligt SS-EN 14846:2008.

Många väl genomtänkta funktioner

Automatikkolven är i rättvänd funktion för att säkerställa brandtillhållning. Du kan välja om låset ska passa en höger- eller vänsterhängd dörr. Låset är utvecklat för en enkel drift­sättning där inställningen av de valbara funktionerna sker lättåtkomligt och smidigt från låshusets utsida.

Låsets inbyggda mikrobrytare indikerar stängt- och förreglat läge samt cylindermanövrering, för avläsning i passersystemet.

Multispänning 12 – 24 V DC.

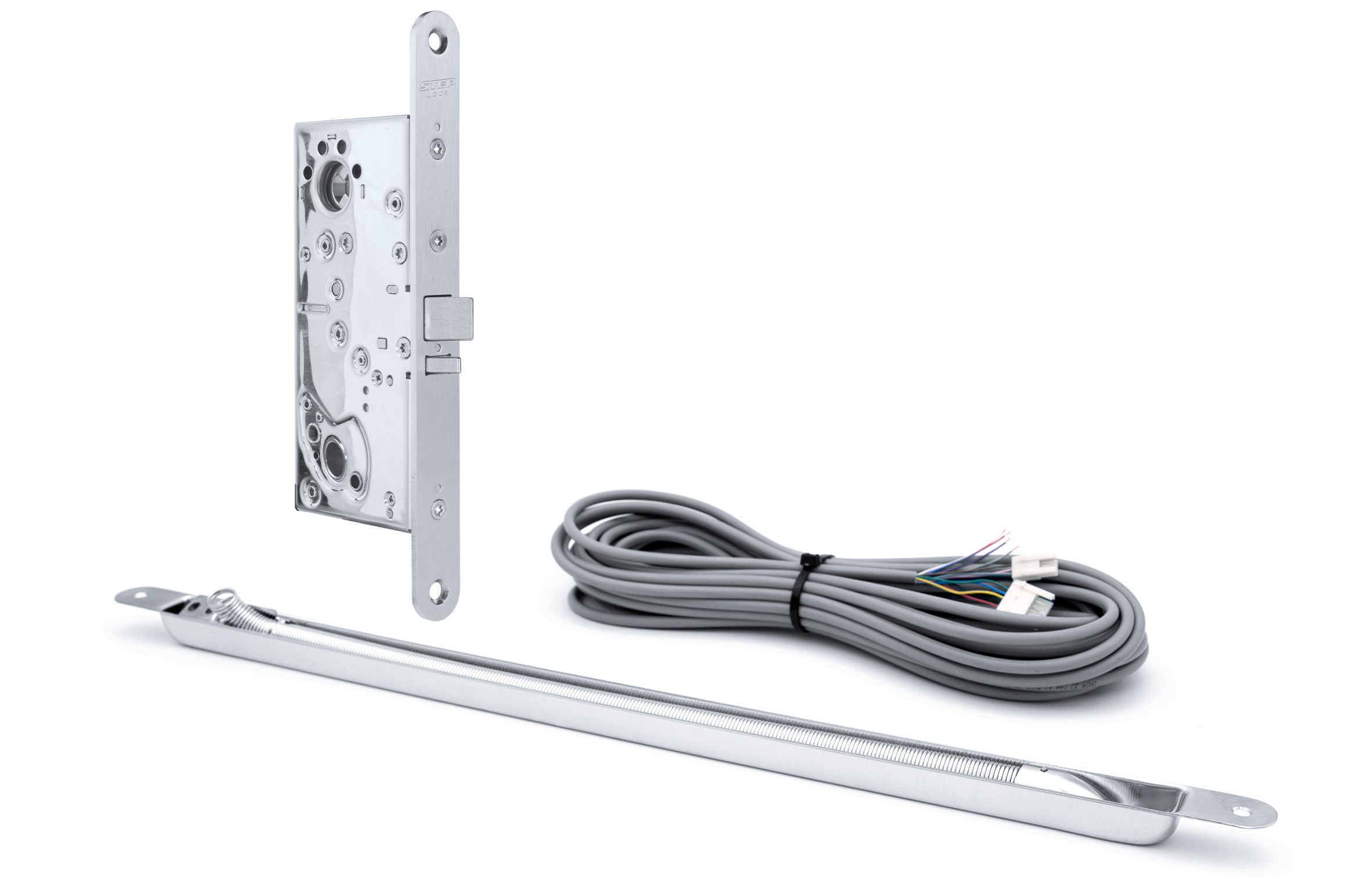

STEP 140 KPL

KPL är ett komplett set som innehåller STEP 140 ellås, en karmöverföring och 10 m anslutningskabel.

STEP karmöverföring är tillverkad i rostfritt stål och passar både trä-, stål- och aluminiumdörrar. Fjädern har en bred innerdiameter på 10,8 mm som underlättar genomföringen av kabeln.

Anslutningskabeln är 10 m lång och har 14 ledare.




Säkerställ utrymningsvägen med STEP Exit nödutrymningsbehör

STEP Exit är nödutrymningsbeslag i rostfritt stål för slagdörrar där du vill skapa en säker utrymning med ett enkelt handgrepp.

Certifierade enligt SS-EN 179:2008 tillsammans med STEP 140 ellås.



Gå till STEP Exit för STEP 140

Listtryck: 60 kg
Knacksäkrad
Brandgodkänd: E/EI 120
Certifierad enligt: SS-EN 179:2008
Funktionsbeskrivning
  • Automatikkolven låser/låser upp elektriskt via öppnasignal från passersystem, kodlås, tryckknapp eller liknande.
  • Automatikkolven dras in mekaniskt via cylinderroddaren med nyckel från utsidan eller nyckel/vred från insidan.
  • Automatikkolven är alltid i rättvänd funktion för att säkerställa brandtillhållning.
  • Dörren öppnas med draghandtag, dörrautomatik eller liknande från båda sidor.
  • Omställbar för att passa höger- och vänsterdörrar.
Certifikat
  • Certifierad i brandteknisk klass E/EI120 enligt SS-EN 14846:2008.
  • Durability: Grade X enligt SS-EN 14846.
  • Uppfyller kraven i Grade M för korrosion, temperaturer och luftfuktighet vilket motsvarar högt ställda krav enligt SS-EN 14846.
Teknisk information
  • Modern kolvplacering.
  • Unik automatikkolv.
  • Mikrobrytare enpoligt växlande, max. 30 V DC, 1 A.
  • Med STEP Listtrycksteknik.
  • Inbyggd patenterad DirectDrive-funktion överför kraften från manövrering av vred eller cylinder, hela vägen ut till fallet med minimal energiförlust vilket underlättar öppning av dörr.
  • Inbyggda mikrobrytare indikerar stängt och förreglat läge samt cylinderroddarmanövrering.
  • Inbyggd skyddsdiod.
  • Endast cylinderroddarfunktion.
  • Anpassat för runda och ovala skandinaviska cylindrar.
  • Dorndjup 50 mm.
  • Multispänning 12 – 24 V DC.
Art. nr. E-nr Beskrivning
ST140 5868163 Ellås STEP 140 och adapterkabel 20 cm ST1320. Automatikkolv. Multispänning 12 - 24 V DC.
ST140 KPL 5868164 Ellås STEP 140 komplett set. Med ST140, STEP karmöverföring ST1283, 10 m kabel ST1319 och adapterkabel 20 cm ST1320. Multispänning 12 - 24 V DC.
Strömförbrukning automatikkolv STEP 140
  • 24 V DC: 190 mA.
  • 12 V DC: 260 mA.

Strömförbrukning 0 mA i vila.

För dimensionering av strömförsörjning se installationsmanualen.

Kopplingsschema STEP 140

Måttskiss STEP 140
