Motorlås STEP 552

– motorlås för dörrmiljöer med dörrautomatik.

Med STEP 552 har du nu möjlighet att kombinera styrka och intrångssäkerhet med tillgänglighetskrav eller krav på dörrautomatik – i ett enda kraftfullt motorlås!

Den unika automatikkolven möjliggör att motorlåset kan öppnas med dörrautomatik. STEP 552 är därför speciellt utvecklat för dörrmiljöer med de absolut tuffaste inbrottskraven men där du samtidigt vill kunna öppna med dörrautomatik och ha möjlighet till brandigenhållning.

Givetvis är motorlåset även utrustat med vår patenterade listtrycksteknik som säkerställer att låset tål ett mycket högt listtryck.

För dörrmiljöer med brandkrav

Certifierad i brandteknisk klass E/EI120 enligt SS-EN 14846:2008.

Unik automatikkolv möjliggör öppning med dörrautomatik

STEP 552 har exakt samma fina egenskaper och tekniker som STEP 550. Skillnaden mellan de två motorlåsen är att STEP 552 har en unikt utformad automatikkolv.

Automatikkolvens funktion

När dörren öppnas elektriskt kan automatikkolven vika sig och möjliggör därmed öppning med dörrautomatik. Direkt efter att dörren öppnats skjuter automatikkolven ut, blir fast i sin position och fungerar precis som en vanlig fallkolv igen.

STEP 552 är därför anpassad för dörrmiljöer där du vill ha ökad tillgänglighet.

Brandigenhållning och hög slitstyrka

Eftersom automatikkolven ser ut som en vanlig fallkolv kan den fördela slitstyrkan över hela sin yta. Den ser även till att brandigenhållningen upprätthålls, även om det skulle uppstå en glipa mellan kolven och slutblecket. Detta i kombination med STEP Listtrycksteknik gör att STEP 552 tål ett högt listtryck och säkerställer en hög driftsäkerhet.

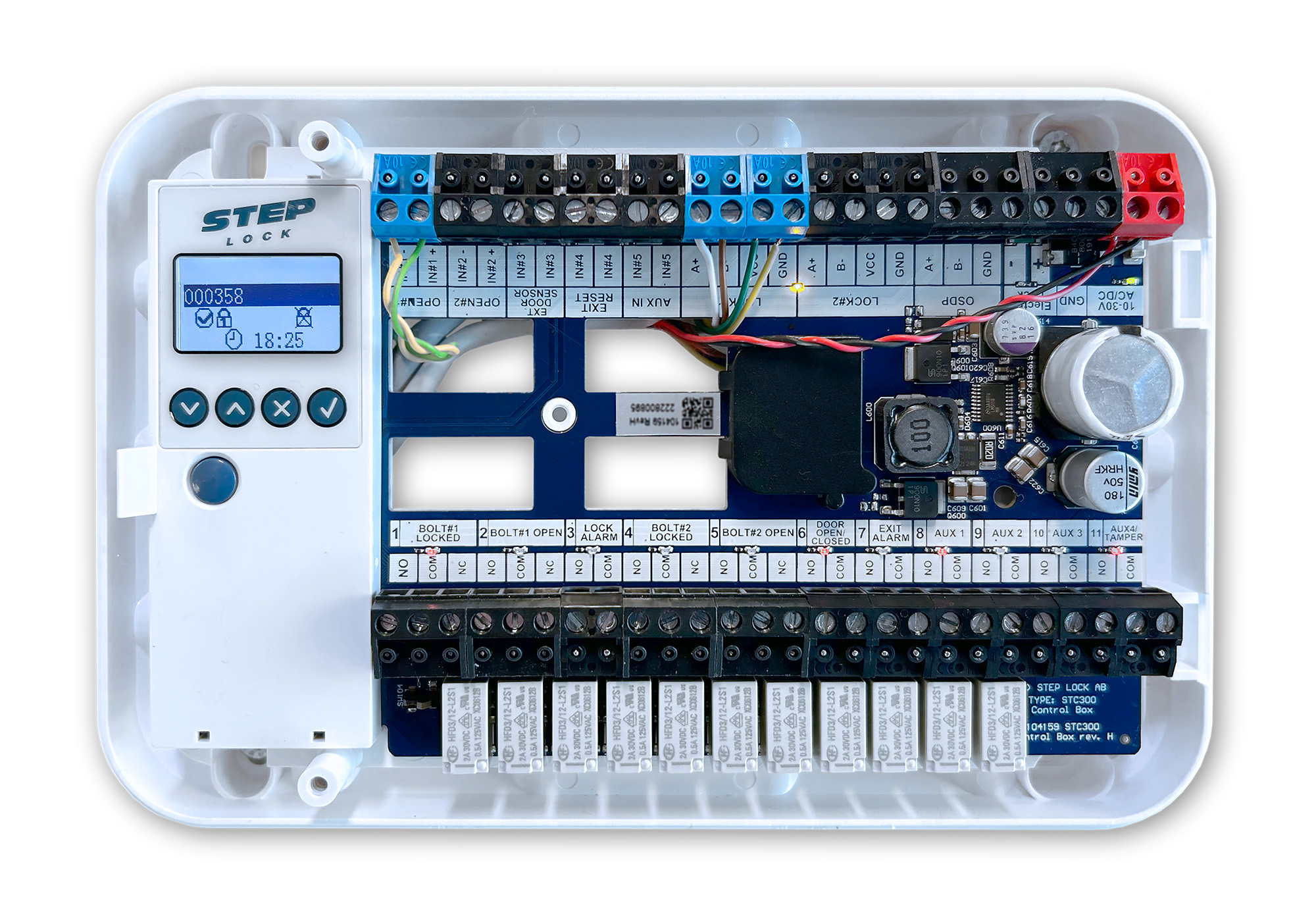

Styrenhet med smarta funktioner

Styrenheten använder krypterad kommunika­tion AES-128 för låsning, upplåsning och statusindikeringar. Den kan hantera upp till två motorlås som kan styras individuellt eller synkroniserat för koppling till passer­system, larm och väsentlig funktion. Styrenheten hanterar återinrymning samt daglås.

Läs mer om styrenheten här



Motorlås för de absolut tuffaste inbrottsskyddskraven

Detta kraftfulla motorlås är anpassat för dörrmiljöer med de absolut tuffaste inbrottsskyddskraven. Den tekniskt designade hakregeln är extremt stark, snabb och tål stora påfrestningar. Låshuset är tillverkat i rostfritt stål och har en modern kolvplacering med hakregeln placerad i centrum av låskistan.Uppfyller Klass 5 enligt SSF 3522 och Grade 7 enligt SS-EN:14846.

FreeDrive® minimerar slitage vid mekanisk användning

FreeDrive® är en teknik som gör att låsets motor och växellåda helt frikopplas varje gång dörren låses upp mekaniskt. Det gör att slitaget minimeras vid användningen av vred, nyckel eller utrymningsbehör. Lås med FreeDrive® används därför med fördel tillsammans med STEP Exit i dörrar i utrymningsväg och kan användas tusentals gånger varje dag.

Manipulationsskyddad spärrteknik

En spärrfunktion spärrar hakregeln automatiskt vid utlåsning. Samtidigt känner en indikering av spärrens läge så att du kan lita på att det verkligen är låst. Spärren är helt skyddad från åtkomst och säkerställer därmed skydd mot manipulation.

Flera återinrymningsmöjligheter

Med STEP 552 har du möjlighet att ställa in flera olika typer av återinrymningsmöjligheter via styrenheten:

  • Ej återinrymning
  • Brandlarmstriggad återinrymning
  • Mekanisk återinrymning + ev. brandlarmstriggad (överordnad)
  • Tidsinställd återinrymning 3–60 min + ev. brandlarmstriggad (överordnad)

Återinrymningsfunktionen återställs genom nyckel, återställningssignal eller återställt brandlarm.

Funktionsbeskrivning
  • Hakregeln och automatikkolven låser/låser upp elektriskt via öppnasignal från passersystem, kodlås, tryckknapp eller liknande. Automatikkolven kan öppnas elektriskt via öppnasignal även då hakregeln är i olåst läge.
  • Hakregeln låser/låser upp mekaniskt via cylinderroddaren.
  • Automatikkolven dras in mekaniskt via tryckesroddaren med trycke från insida och utsida.
  • Automatikkolven är omställbar höger/vänster.



Kombinera STEP 552 med STEP Exit nödutrymningsbehör för att maximera fördelarna med FreeDrive®

STEP 552 Motorlås i kombination med STEP Exit nödutrymningsbehör ger dig möjlighet att skapa en tryggare utrymningsväg med oöverträffad användarvänlighet. Alla behör är certifierade enligt SS-EN 179:2008.

Gå till STEP Exit för STEP 552



FreeDrive®-tekniken ger produkterna oslagbar livslängd

FreeDrive® är en teknik som gör att låsets motor och växellåda helt frikopplas varje gång dörren låses upp mekaniskt. Det gör att slitaget minimeras vid användningen av vred, nyckel eller utrymningsbehör. Lås med FreeDrive® används därför med fördel tillsammans med STEP Exit i dörrar i utrymningsväg – trots att beslaget kanske används tusentals gånger varje dag.




Listtryck: 80 kg
Security: Klass 5 SSF-3522
Security: Grade 7 SS-EN 14846.
Brandgodkänd: E/EI 120
Factory tested: 1 700 000 cykler
Certifierad enligt: SS-EN 179:2008
Funktionsbeskrivning
  • Hakregeln och automatikkolven låser/låser upp elektriskt via öppnasignal från passersystem, kodlås, tryckknapp eller liknande. Automatikkolven kan öppnas elektriskt via öppnasignal även då hakregeln är i olåst läge.
  • Hakregeln låser/låser upp mekaniskt via cylinderroddaren.
  • Automatikkolven dras in mekaniskt via tryckesroddaren med trycke från insida och utsida.
  • Automatikkolven är omställbar höger/vänster.
Certifikat
  • Certifierat i klass 5 enligt normen SSF 3522.
  • Certifierat i Grade 7 enligt SS-EN 14846.
  • Certifierat i Grade L för korrosion, temperaturer och luftfuktighet vilket motsvarar högt ställda krav enligt SS-EN 14846.
  • Certifierad i brandteknisk klass E/EI120 enligt SS-EN 14846:2008.
Produktegenskaper
  • Frånreglar på mindre än 0,1 sekund.
  • Modern kolvplacering.
  • Unik automatikkolv.
  • 5 600 kg brytstyrka.
  • Styrenheten hanterar daglås.
  • Låskista i rostfritt stål.
  • FreeDrive®-teknik.
  • Manipulationsskyddad spärrteknik.
  • 50 mm dorndjup.
  • Krypterad kommunikation AES-128.
  • Garanterar öppning trots listtryck på upp till 80 kg.
  • Anslutning till motorlåset sker genom RS-485.
  • Förberett för OSDP.
  • Utrymning och återinrymning säkerställs tillsammans med STEP Exit nödutrymningsbehör för motorlås. Styrenheten hanterar återinrymning. Certifierade enligt SS-EN 179:2008.
  • Patentsökt.
Miljö
  • Styrenheten klarar temperaturer från -5 till +70 grader.
  • Låset klarar temperaturer från -20 till +70 grader.
Art. nr. E-nr Beskrivning
ST552 5868165 STEP 552 Motorlås. Inkl. ST552, anslutningskabel med adapter ST0917, borrskydd ST1199 samt skruv- och magnetset ST1192.
ST552 LB 5868166 STEP 552 Motorlås set med motorlås och styrbox. Inkl. ST552, STEP Styrenhet ST500C, anslutningskabel med adapter ST0917, borrskydd ST1199 samt skruv- och magnetset ST1192.
ST552 KPL 5868167 STEP 552 komplett set. Inkl. ST552, STEP Styrenhet ST500C, STEP Karmöverföring ST1283, 10 m halogenfri anslutningskabel ST0916, mekaniskt slutbleck ST9009-15, anslutningskabel med adapter ST0917, borrskydd ST1199 samt skruv- och magnetset ST1192.
Strömförbrukning STEP 552
  • Spänning: 10-30 V AC/DC
  • Strömförbrukning i vila : 70,8 mA vid 24 V DC.

För dimensionering av strömförsörjning se installationsmanualen.

Måttskiss STEP 552
