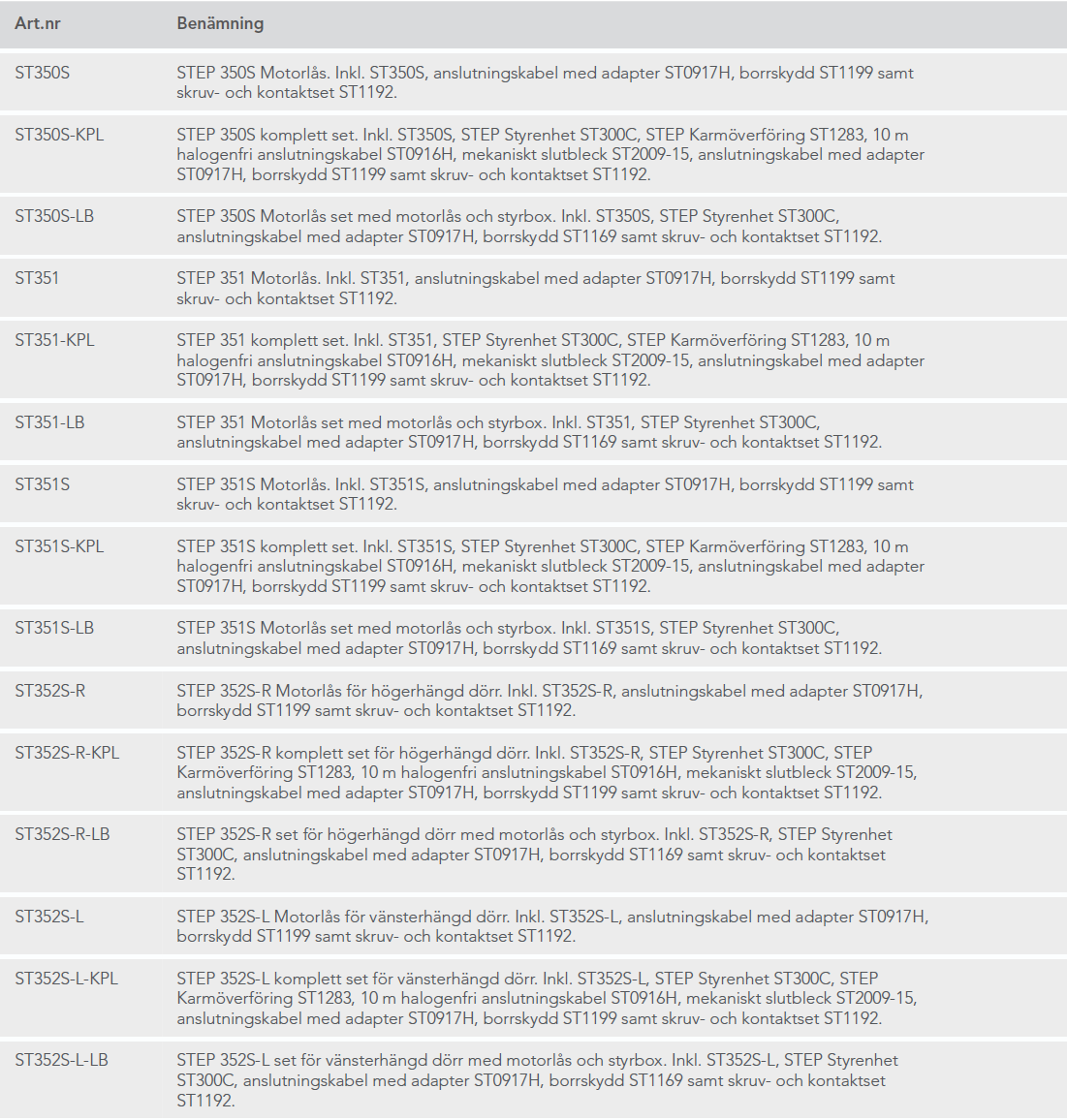

Artikelnummer

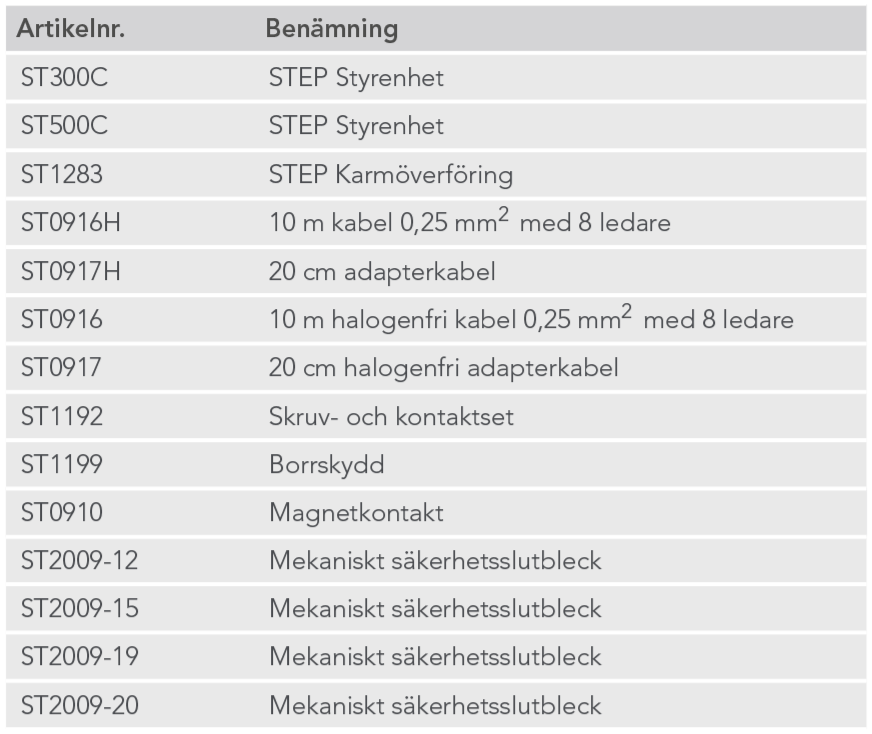

Tillbehör
Specifikationer
Funktioner automatikkolv STEP 352S

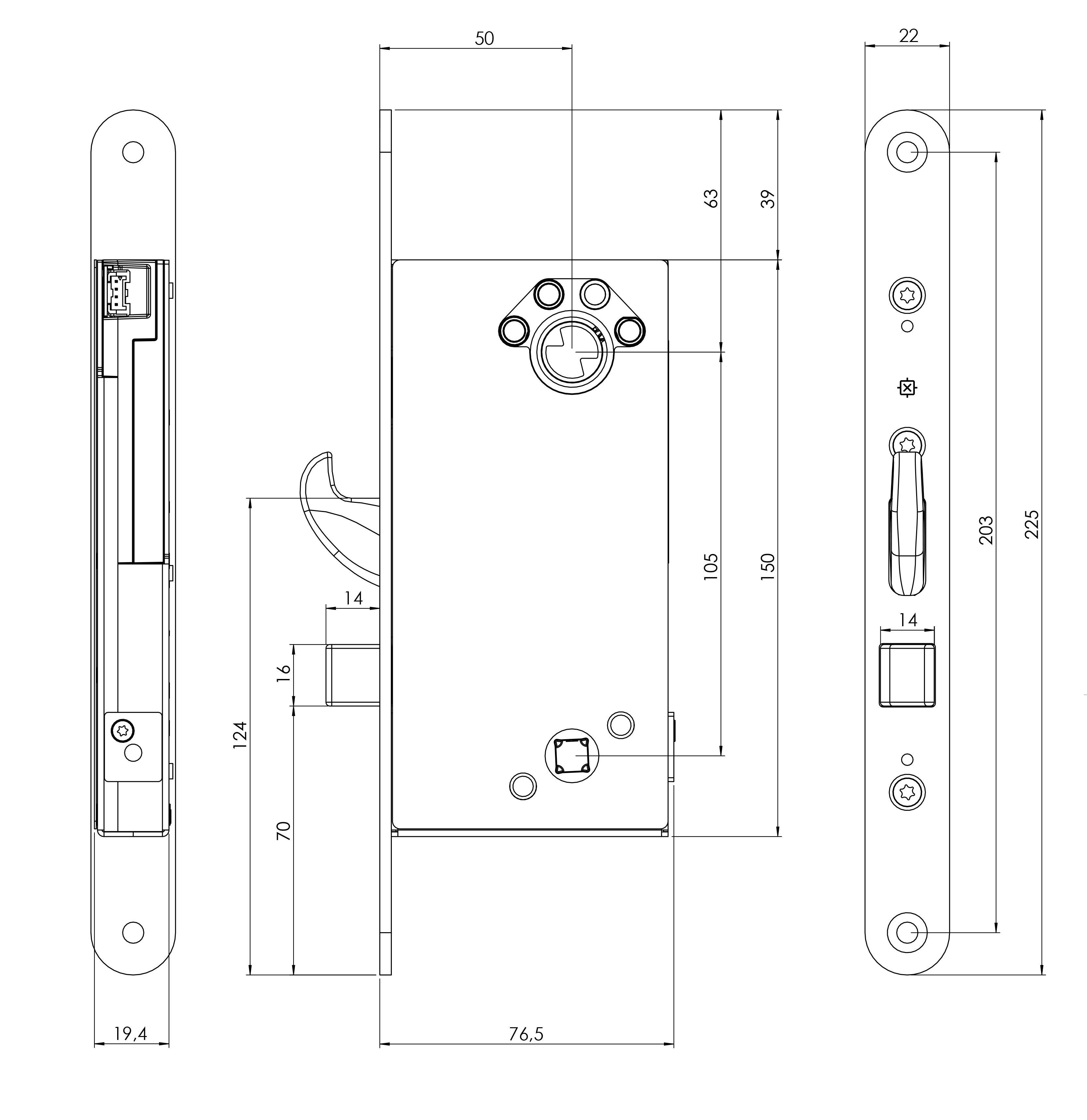

Måttskiss
Teknisk data
Strömförbrukning

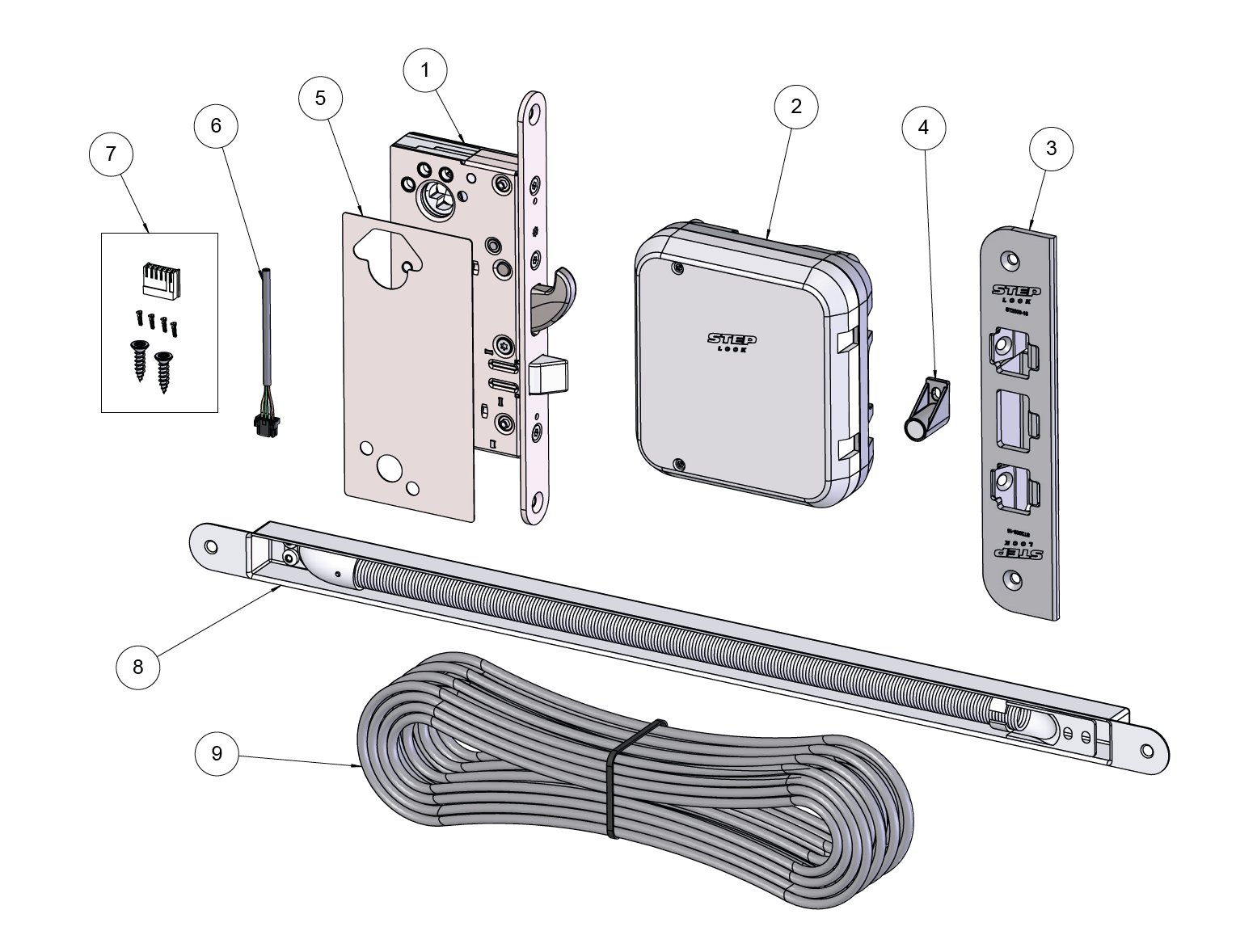

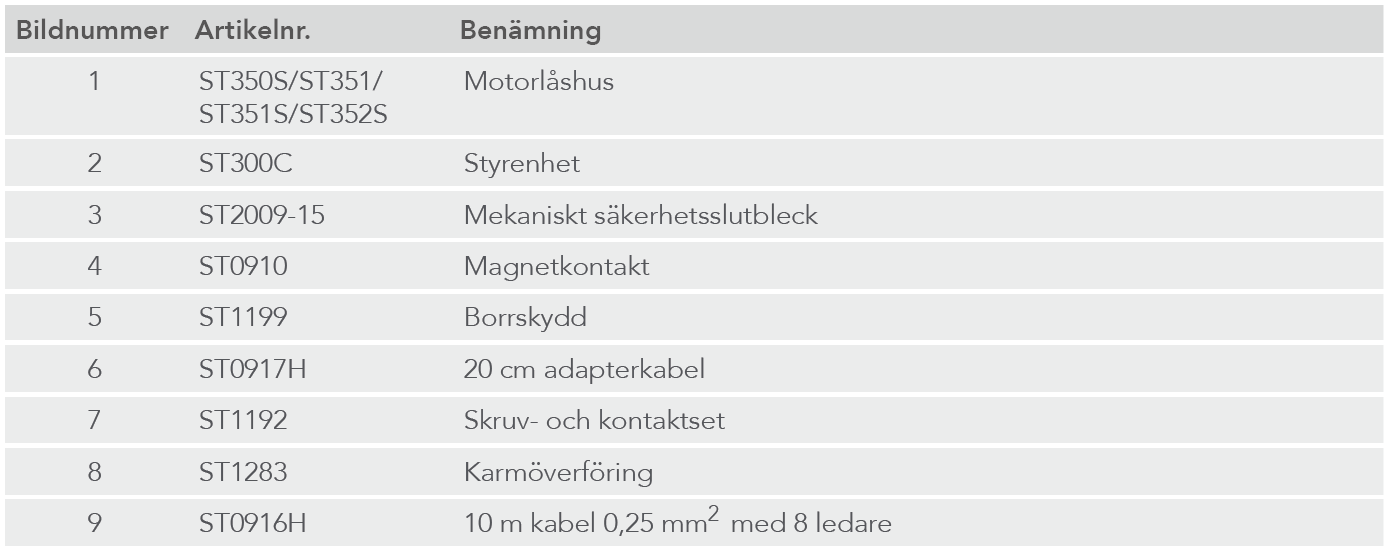

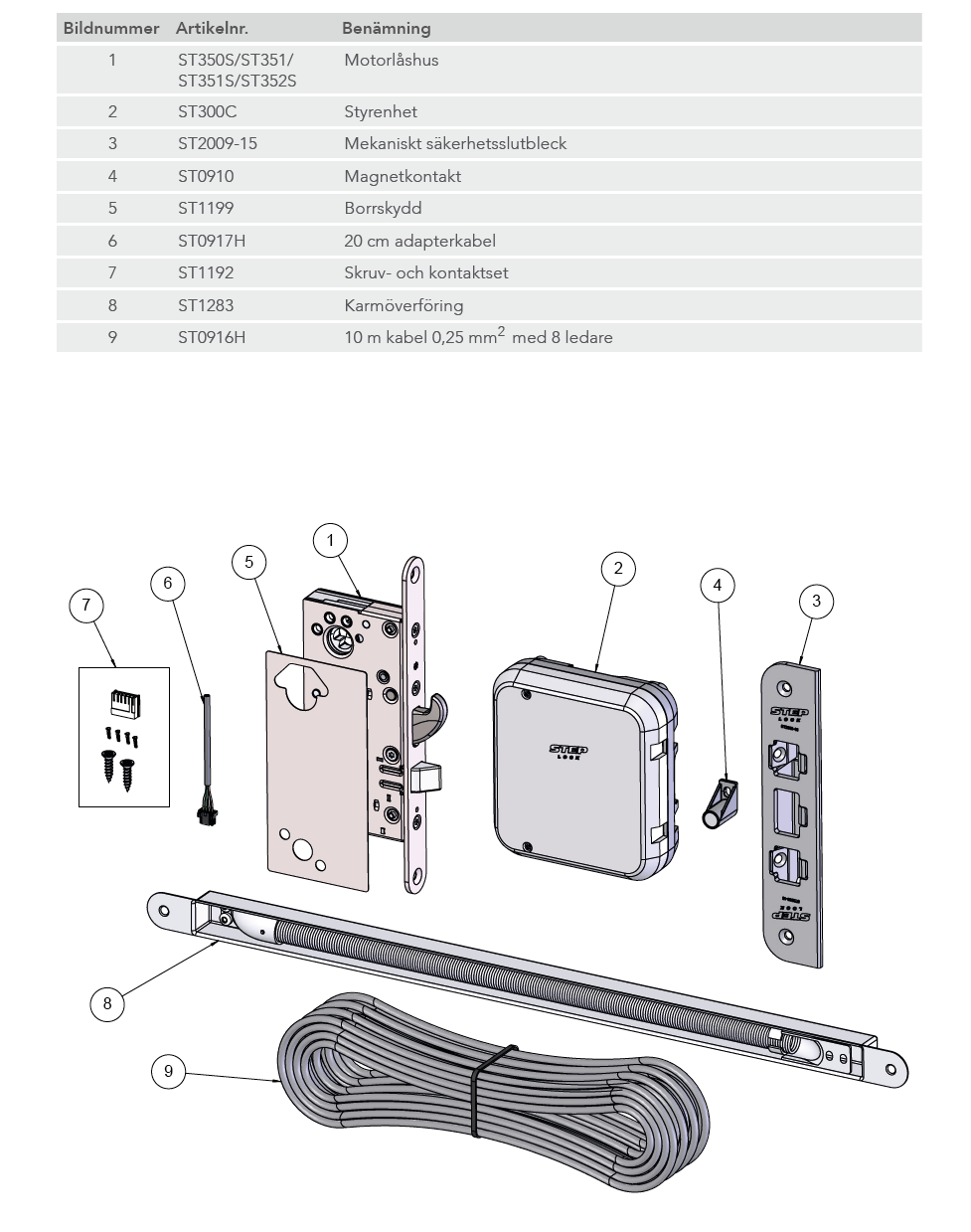

Komplett set

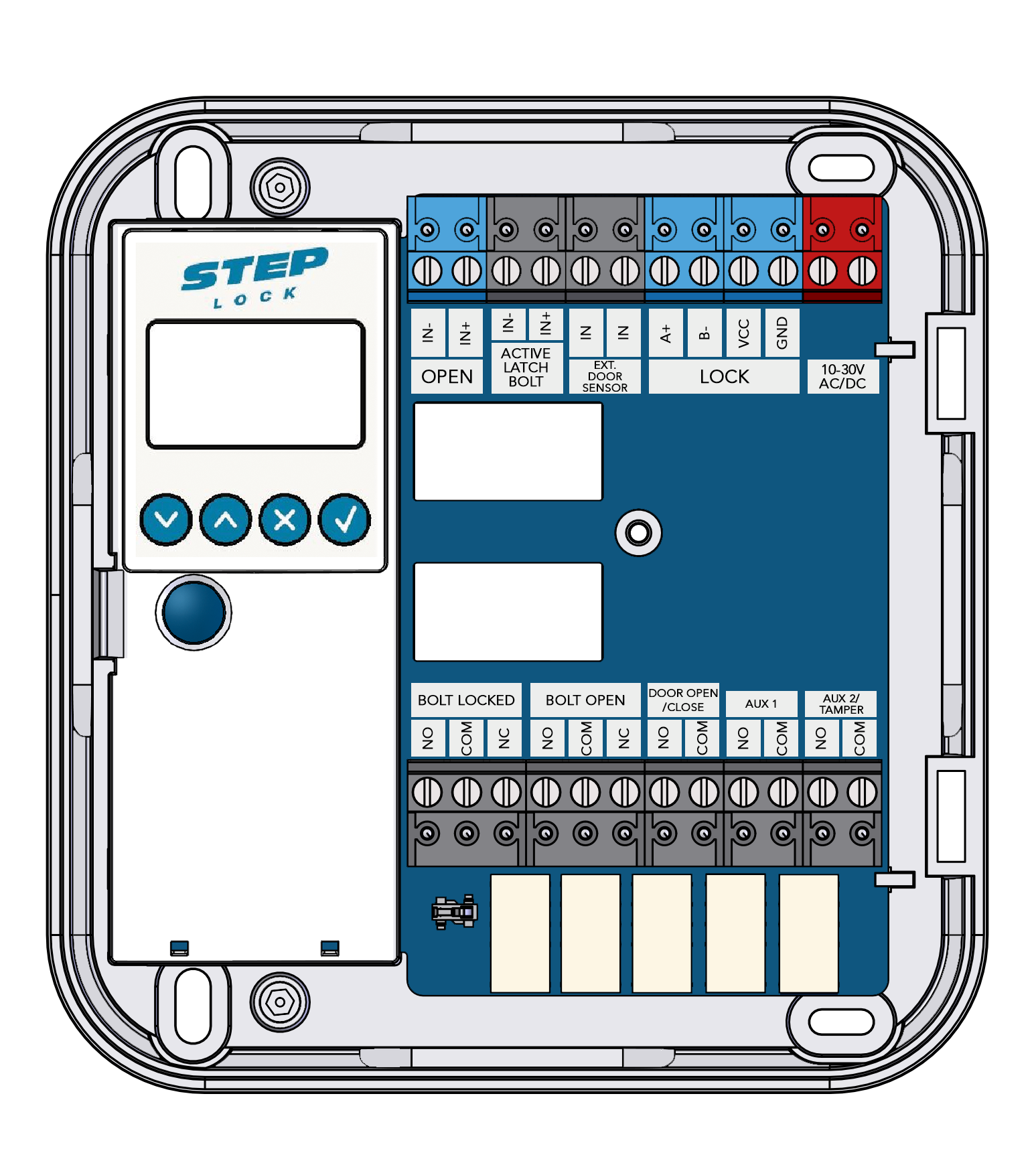

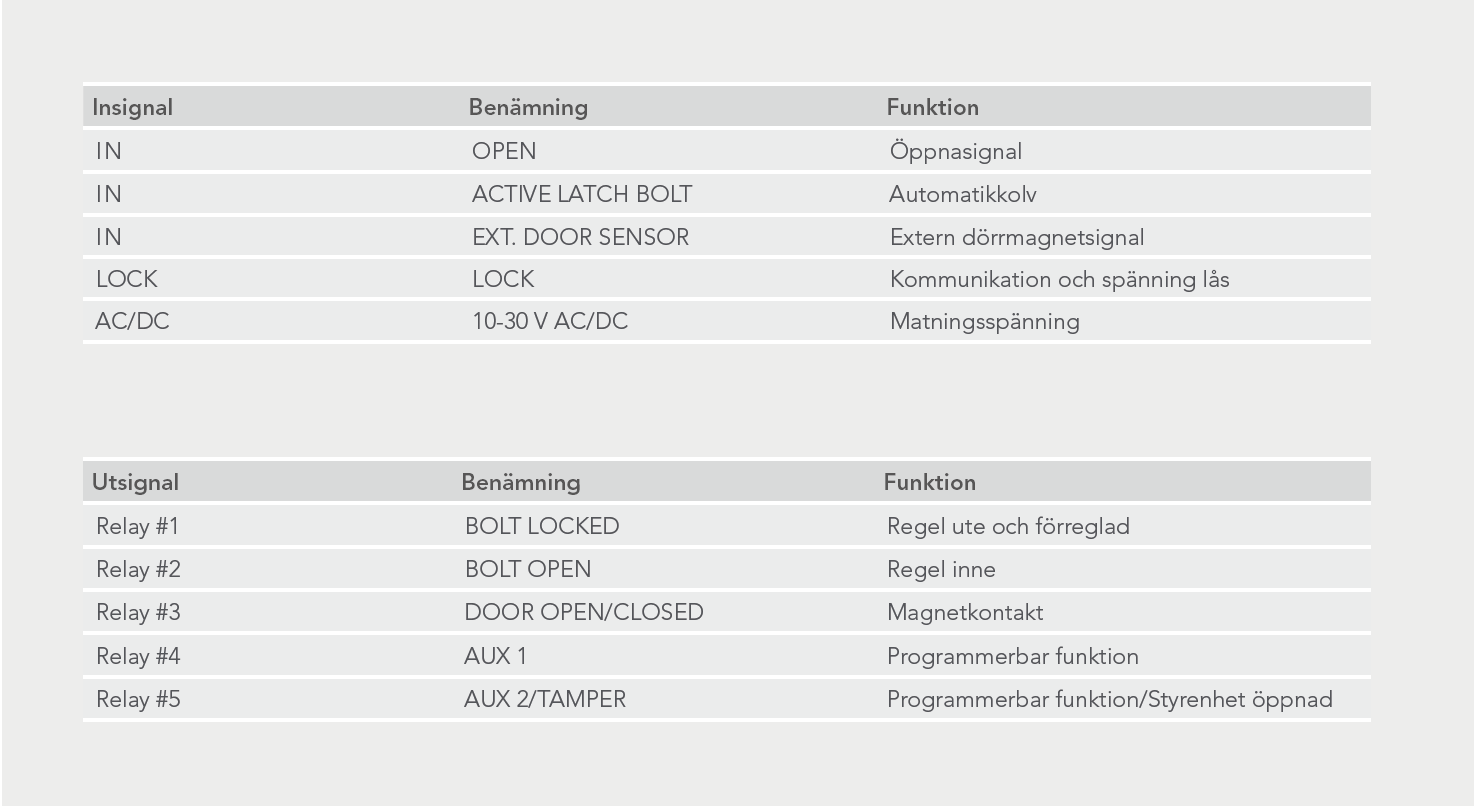

Översikt styrenhet ST300C
Funktioner styrenhet ST300C
Open – Öppnasignal
Active latch bolt – Automatikkolv

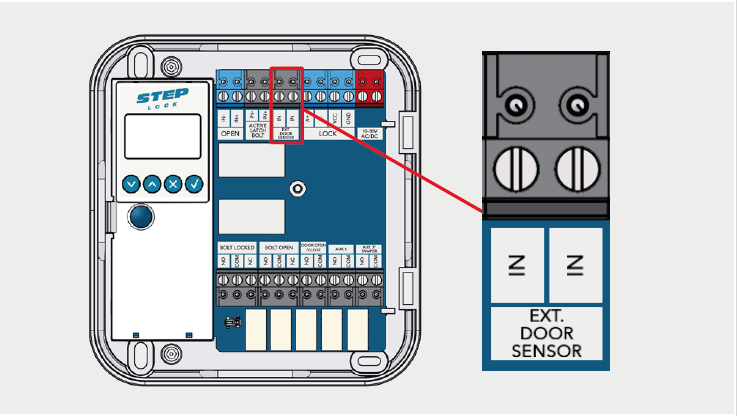

Ext. door sensor – Extern dörrmagnetssignal

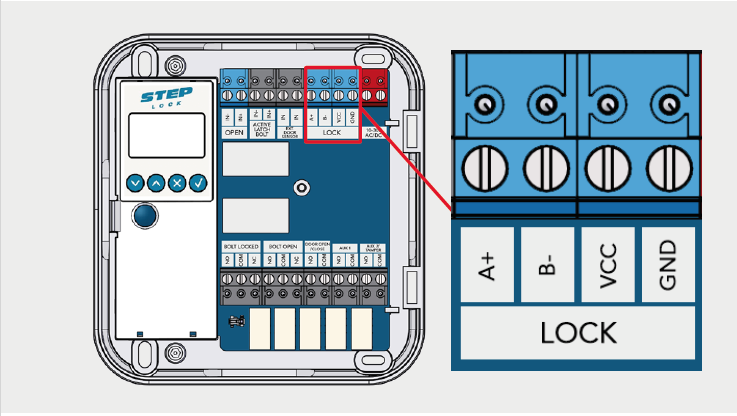

Lock – Kommunikation och spänning till lås
10-30 V AC/DC – Matningsspänning
Bolt locked – Regel ute och förreglad
Bolt open – Regel inne
Door open/closed – Magnetkontakt
AUX 1 – Programmerbar funktion
AUX 2/Tamper – Programmerbar funktion

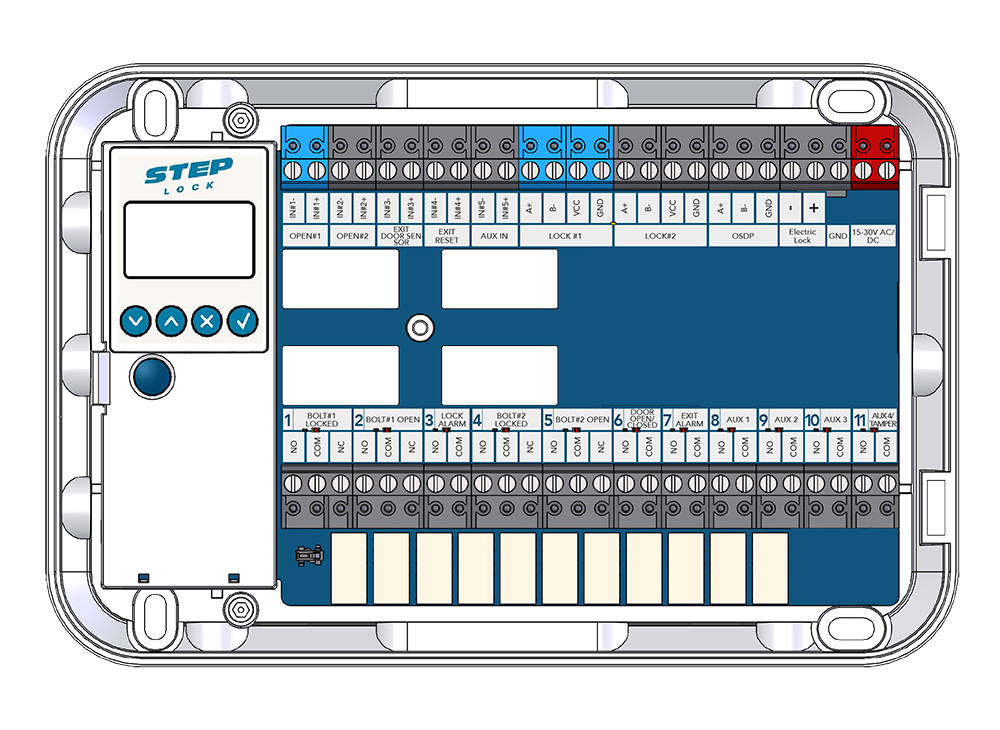

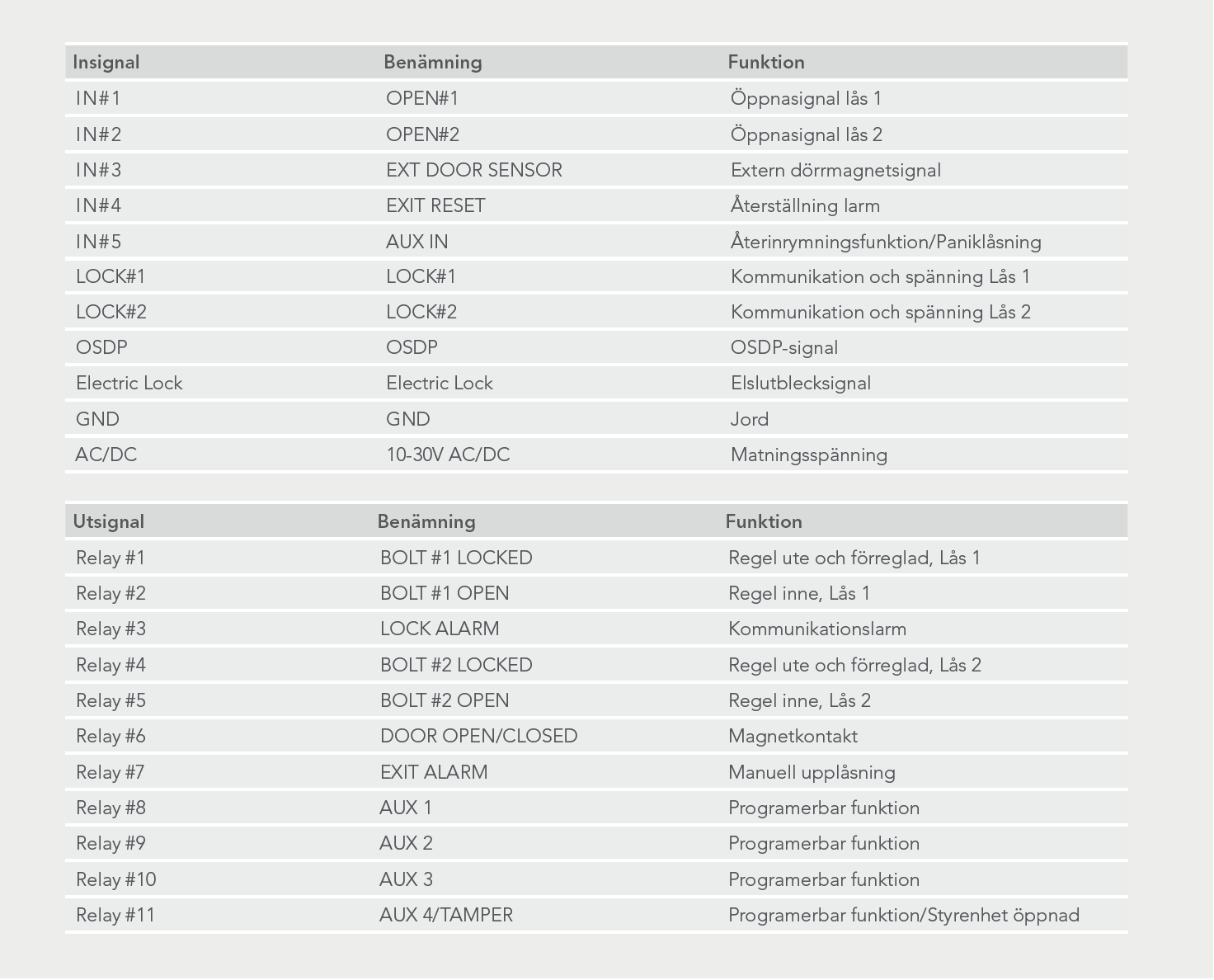

Översikt styrenhet ST500C
Funktioner styrenhet ST500C

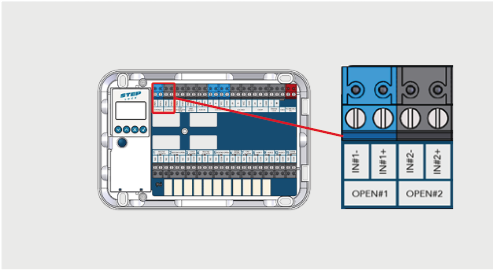

Open – Öppnasignal
Extern door sensor – Extern dörrmagnetsignal
Exit reset – Återställning larm
AUX in – Återinrymningsfunktion/Paniklåsning
Lock – Kommunikation och spänning till lås
OSDP signal
Elektric lock – Elslutblecksignal
GND
10-30V AC/DC – Matningsspänning
Bolt locked – Regel ute och förreglad
Bolt open – Regel inne
Lock alarm – Kommunikationslarm
Door open/closed – Magnetkontakt
Exit alarm – Manuell upplåsning

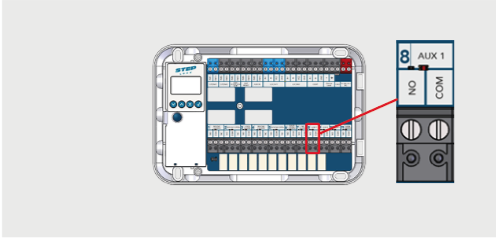

AUX 1 – Programmerbar funktion
AUX 2 – Programmerbar funktion
AUX 3 – Programmerbar funktion
AUX 4/Tamper – Programmerbar funktion
Installationsanvisning
Vänd fallkolven

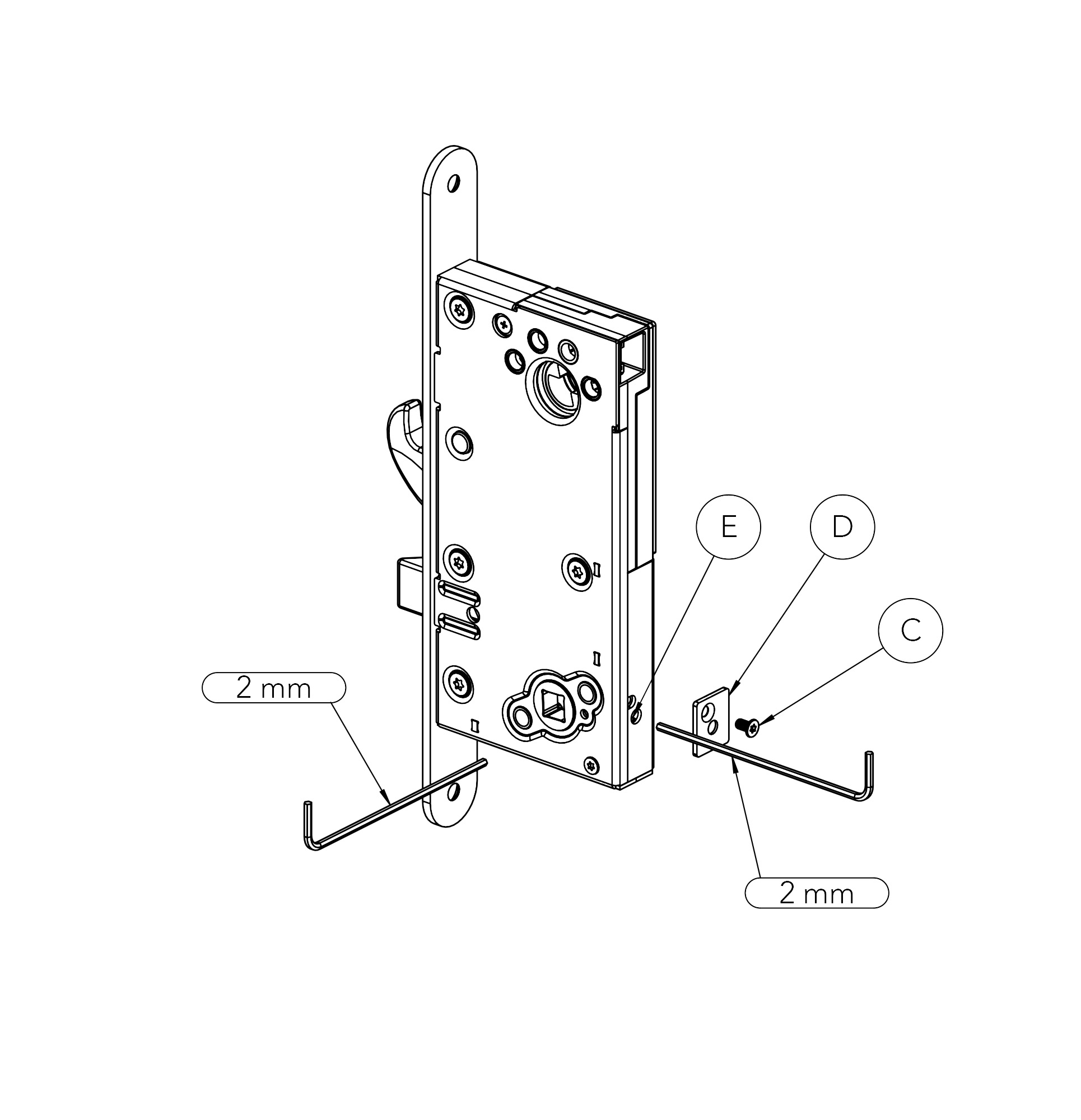

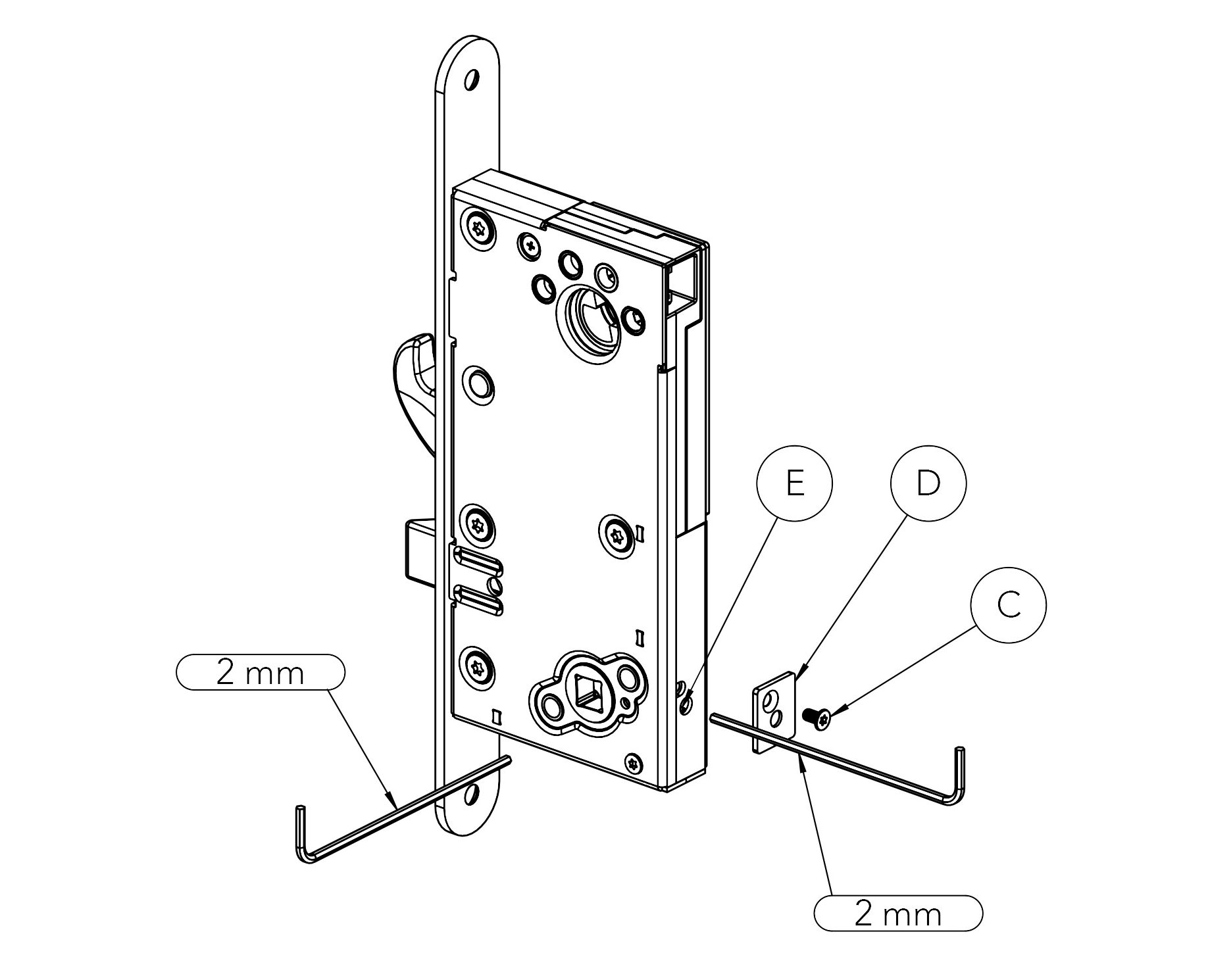

Ändra mekaniskt styrd sida
Fäst borrskyddet

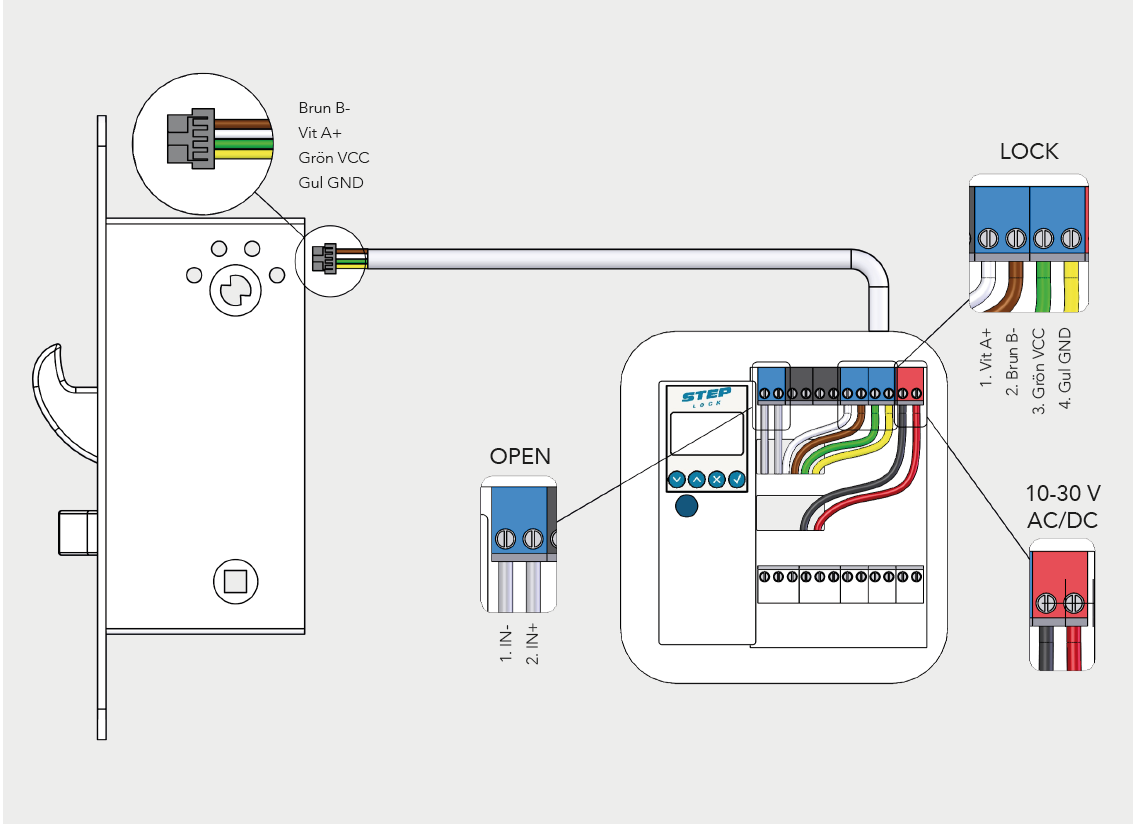

Inkoppling av motorlås med STEP kabel
Inkoppling av motorlås med separat
kabel och STEP kabeladapter
Koppling av aktiv signal

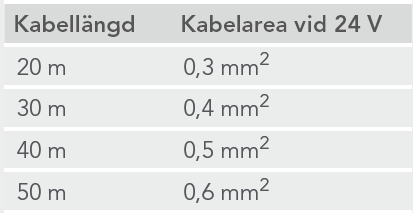

Kabeldimensioner
Initiering

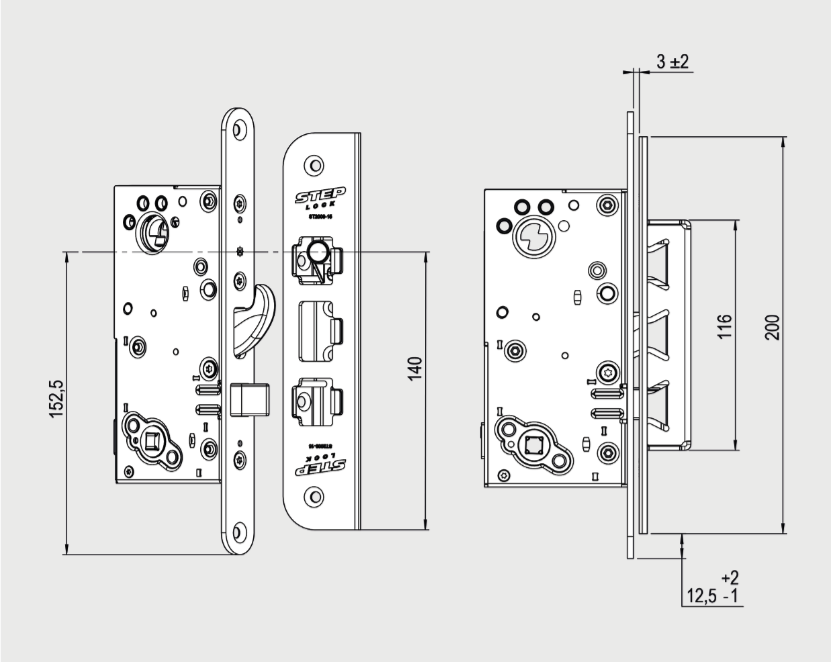

Placering av slutblecket
Menystrukturöversikt ST300C
1: Time & Date
2: Door sensor
3: Timers Setup
4. Re-entry setup
5: Input setup
6: Relay setup
7: AUX Rel Menu

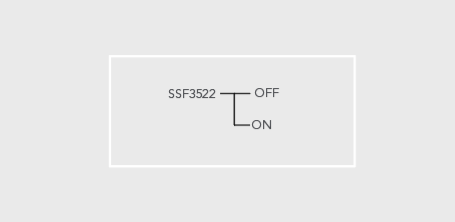

8: SSF3522
9: Service Due
10: FW ver menu
11: Factory Reset
12: Log Menu
13: Debug menu
Menystrukturöversikt ST500C
1: Time & Date
2: Sync Mode
3: Door sensor
4: Timers Setup
5. Re-entry setup
6: Input setup
7: Relay setup
8: AUX Rel Menu
9: SSF3522
10: Service Due
11: FW ver menu
12: Factory Reset
13: Log Menu
14: Debug menu

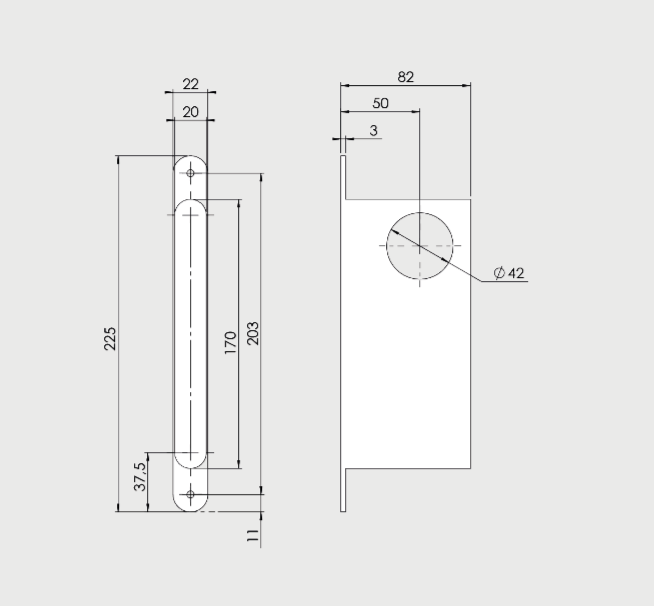

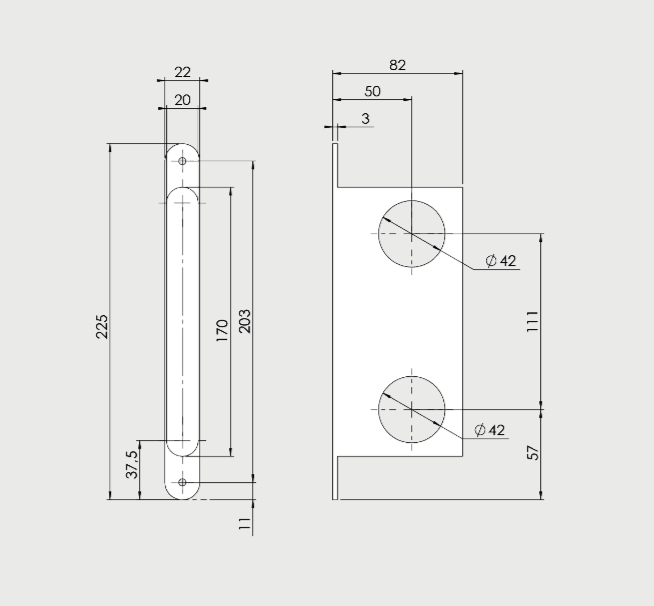

Urtagsritning
Utrymning
STEP Exit nödutrymningsbehör

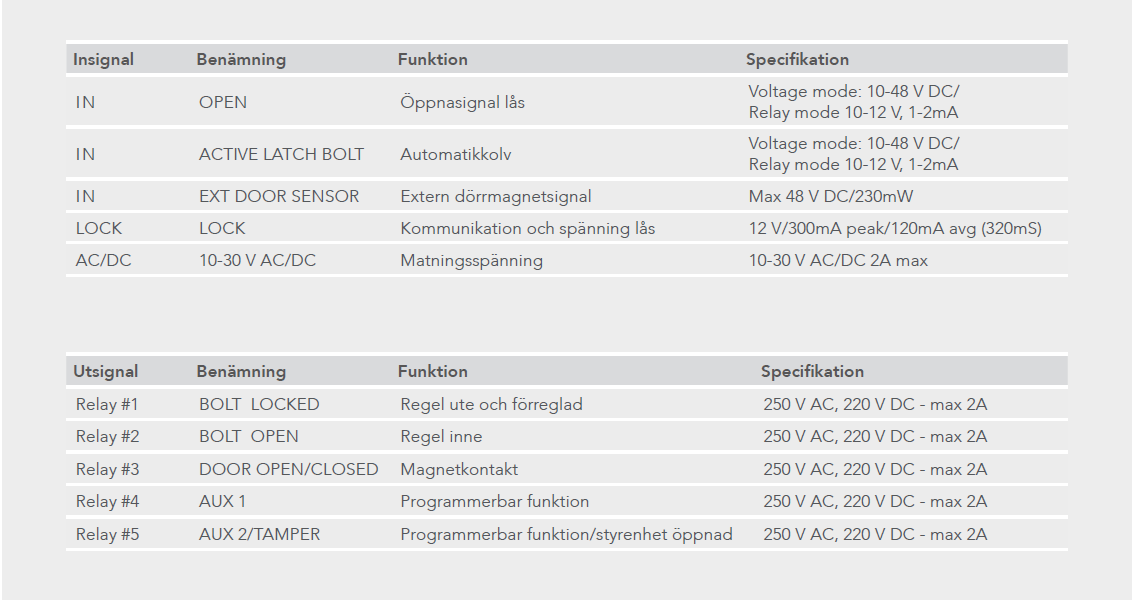

Prestandaspecifikationer
Viktig information
Underhåll

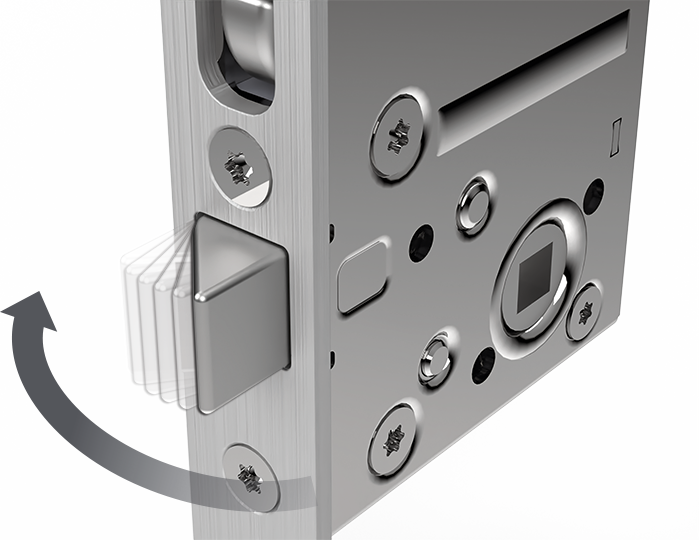

Automatikkolven möjliggör öppning med dörrautomatik
När låset öppnas elektriskt kan automatikkolven vika sig och möjliggör därmed öppning med dörrautomatik. Direkt efter att dörren öppnats skjuter automatikkolven ut, blir fast i sin position och är inte längre vikbar.

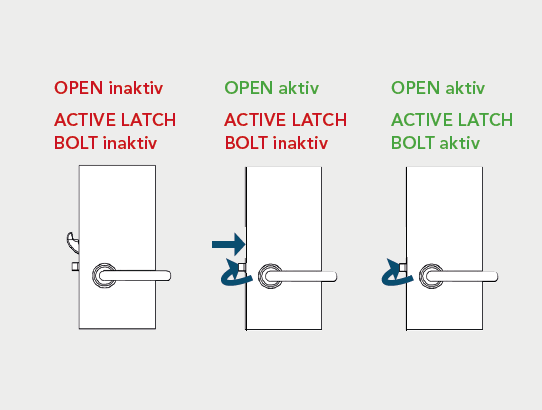

Funktionsbeskrivning
OPEN
Vid aktivering av OPEN låser både hakregel och automatikkolv upp samtidigt. Vid kvarhållande slutning av OPEN förblir hakregeln upplåst och automatikkolven återgår till att bli spärrad igen, antingen då dörren öppnas alternativt då Open Timer löpt ut (om dörren aldrig öppnats).
ACTIVE LATCH BOLT (vid kvarhållande slutning av OPEN)
Vid aktivering av ACTIVE LATCH BOLT blir automatikkolven åter vikbar och dörren kan öppnas

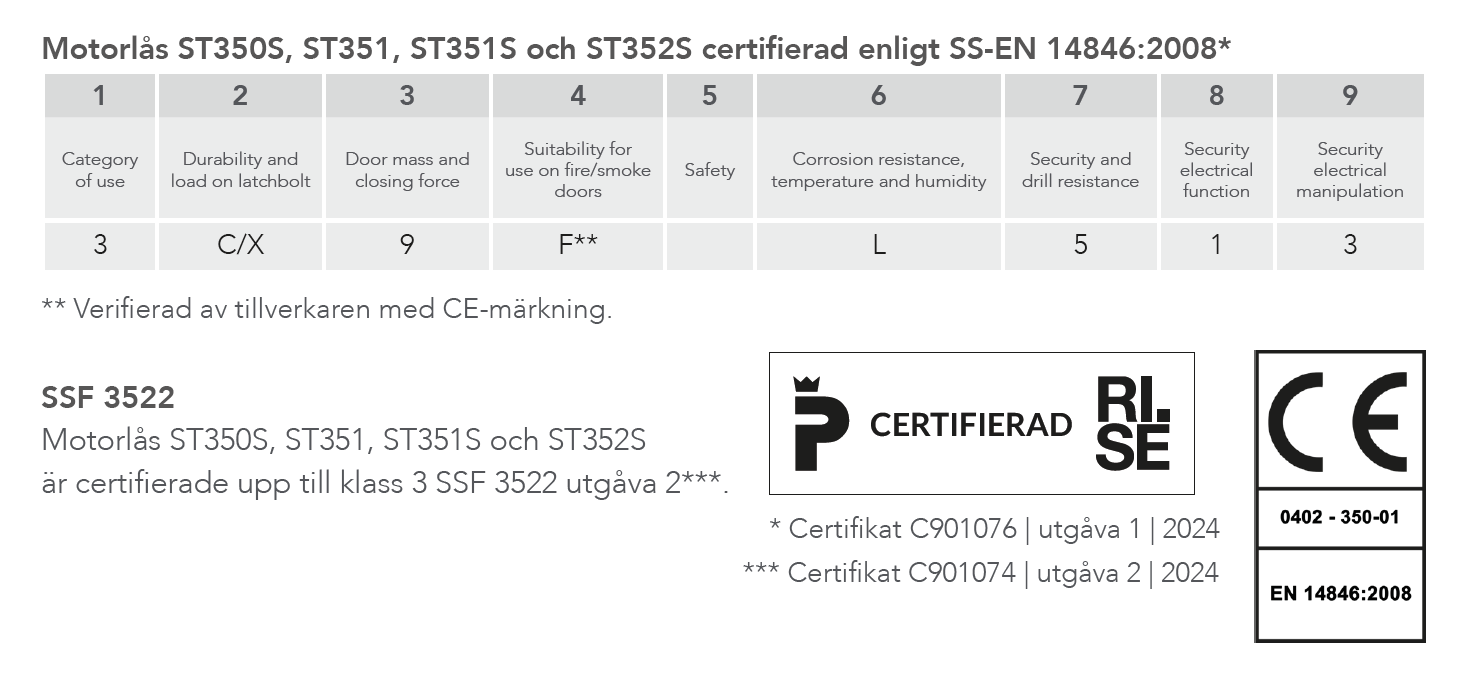

Certifikat
Produktegenskaper
Statusindikeringar för
Miljö

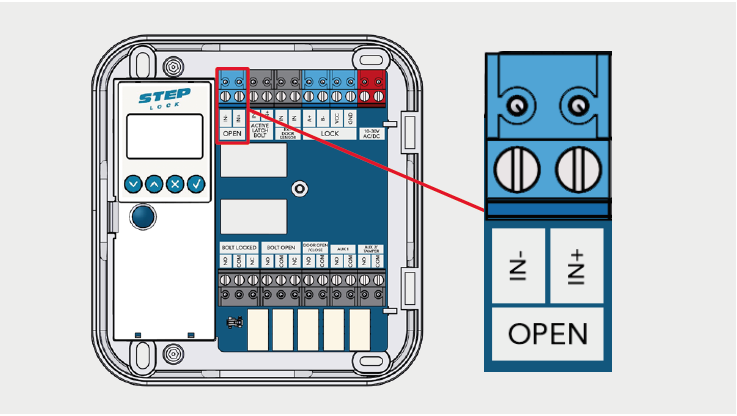

Aktiveras av potentialfri slutning (förvald).
Kan ändras till aktiv.
OPEN används för att öppna låset.
Används för att aktivera automatikkolven på ST352S.
Anslutning av extern magnetkontakt för dörravkänning. Kan ersätta eller kombineras med den interna dörrmagneten.
Anslutning av STEP motorlås.
LOCK används för att ansluta låset.
Anslutning av matningsspänning. Plinten är potentialfri och kan matas med 10-30 V AC/DC.
BOLT LOCKED aktiverar relä vid låst dörr (regel ute och förreglad).

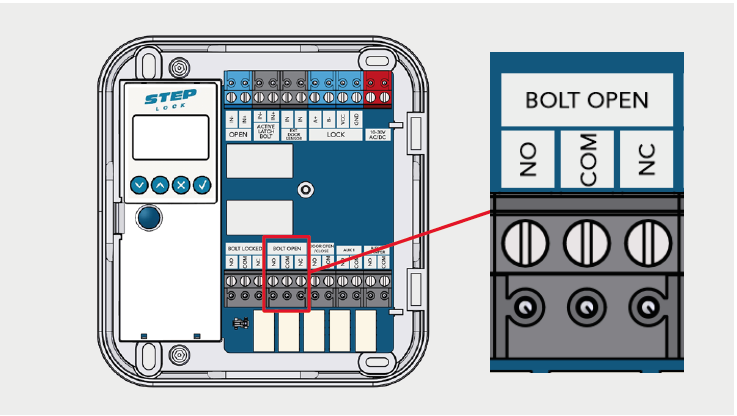

BOLT OPEN aktiverar relä vid upplåst dörr (regel inne).

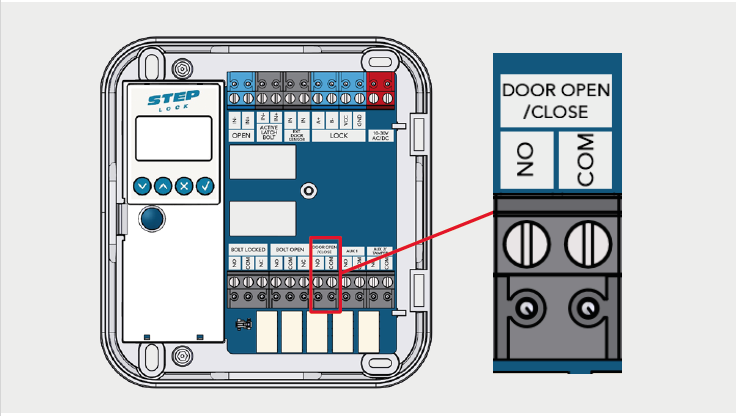

DOOR OPEN/CLOSED aktiverar relä vid magnetavkänning när dörren är stängd.

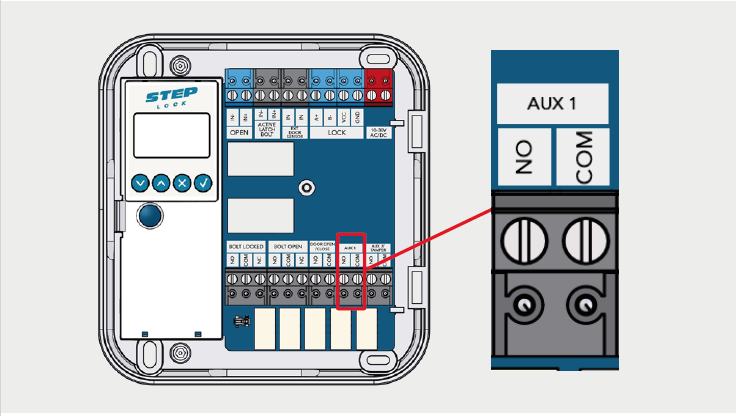

AUX 1 aktiverar relä beroende på vilken funktion som är inställd. Förinställd är Vital Closed (dörren är stängd och låst).

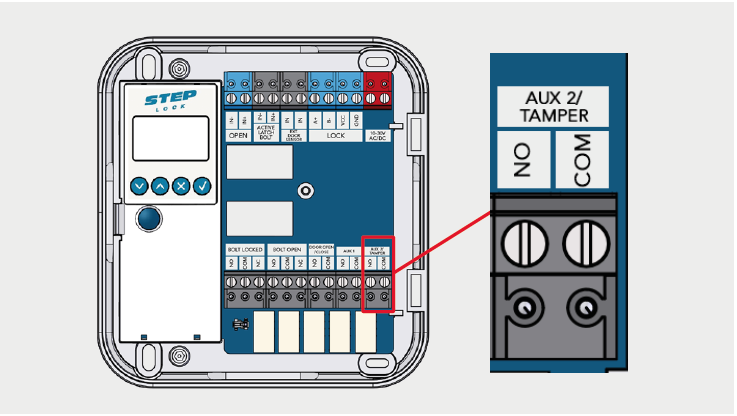

AUX 2/Tamper aktiverar relä beroende på vilken funktion som är inställd. Förinställd är Tamper (Sabotagekontakt styrenhetens lock).
OBS!
Till ST500C kan du koppla 2st lås. ST350S, ST351, ST351S eller ST352S ska alltid kopplas in som lås 1.
Lås 2 måste alltid vara något av ST550, ST551, ST552 eller ST535.
Aktiveras av potentialfri slutning (förvald). Kan ändras till aktiv.
OPEN #1 Används för att öppna lås 1 eller lås 1 och lås 2 i synkroniserat läge.
OPEN#2 används enbart för att öppna lås 2 i osynkroniserat läge.

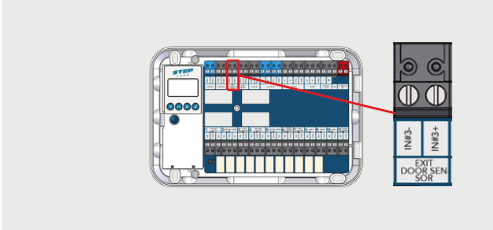

Anslutning av extern magnetkontakt för dörravkänning. Kan ersätta eller kombineras med den interna dörrmagneten.

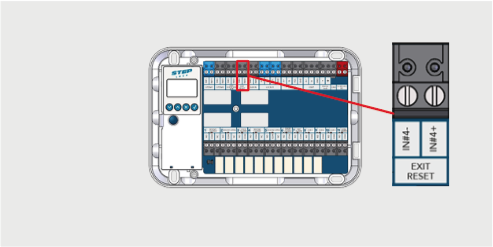

För återställning av återinrymningsfunktion. Används för att återgå till normal drift av låset efter utrymning.
Återställning kan även ske via mekaniskt cylinder.

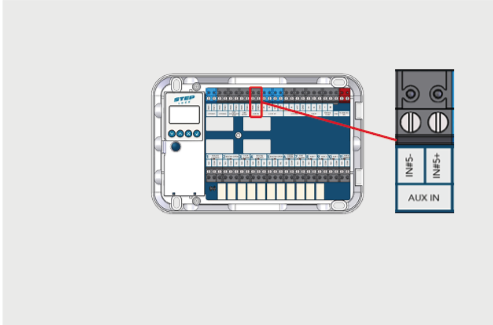

Reläanslutning av brandlarm eller paniklåsning.
Vid brandlarm aktiveras återinrymning efter passage. Gäller både mekanisk och elektrisk utpassering.
Paniklåsning låser en upplåst dörr och blockerar upplåsning. Är överordnad öppnasignalen.
Anslutning av STEP motorlås
LOCK #1 används för att ansluta lås 1.
LOCK #2 används för att ansluta lås 2.
(Det är möjligt att ansluta båda låsen till LOCK#1)

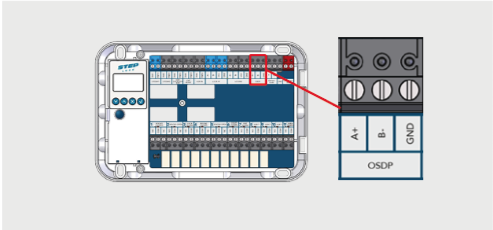

Förberedd för anslutning av OSDP signal.

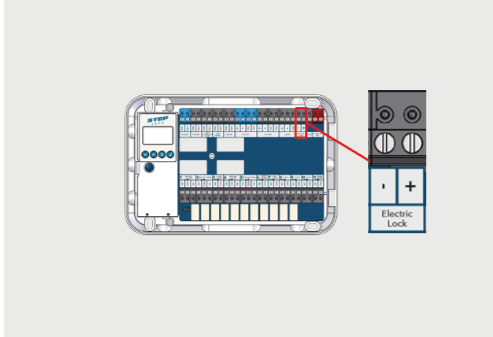

Anslutning av STEP ellås/elslutbleck.
Styrs av OPEN#1 och är aktiverad så länge regeln är inne.
Används denna utgång för elslutbleck erhålls ingen brandtillhållning vid olåst dörr.
Matningsspänningen till styrenheten styr också spänning till elslutbleck.
Anslutning av skärmad kabel.
Anslutning av matningsspänning. Plinten är potentialfri och kan matas med 10-30V AC/DC.

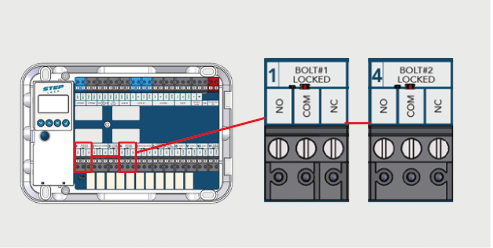

BOLT LOCKED aktiverar relä vid låst dörr (regel ute och förreglad).
BOLT #1 LOCKED aktiverar relä från lås 1.
BOLT #2 LOCKED aktiverar relä från lås 2.

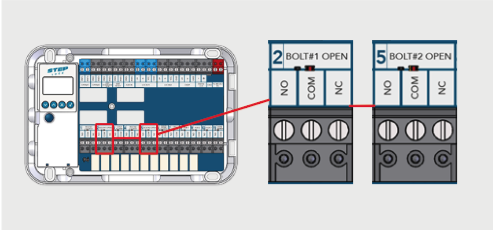

BOLT OPEN aktiverar relä vid upplåst dörr (Regel inne).
BOLT #1 OPEN aktiverar relä från lås 1.
BOLT #2 OPEN aktiverar relä från lås 2.
LOCK ALARM aktiveras vid:
Återställs till normal drift genom att åtgärda larmorsaken eller via EXIT RESET.

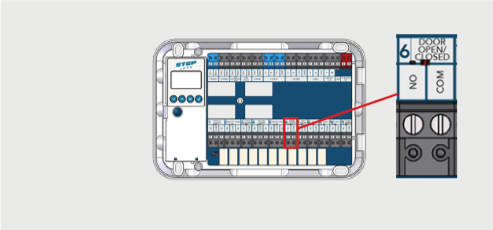

DOOR OPEN/CLOSED aktiverar relä vid magnetavkänning när dörren är stängd.

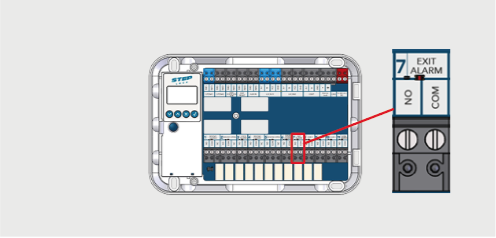

EXIT ALARM aktiverar relä vid upplåsning via nyckel, cylindervred eller utrymningsbehör.
AUX 1 aktiverar relä beroende på vilken funktion som är inställd. Förinställd är Vital Closed (dörren är stängd och låst).
AUX 2 aktiverar relä beroende på vilken funktion som är inställd. Förinställd är Vital open (låset är upplåst).
AUX 3 aktiverar relä beroende på vilken funktion som är inställd. Förinställd är Service Due (Service intervall).

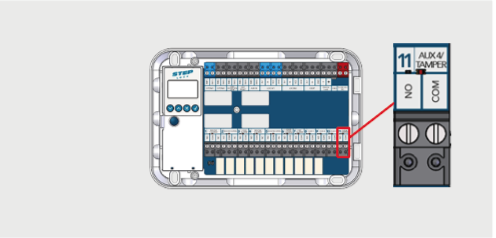

AUX 4/Tamper aktiverar relä beroende på vilken funktion som är inställd. Förinställd är Tamper (Sabotagekontakt styrenhetens lock).

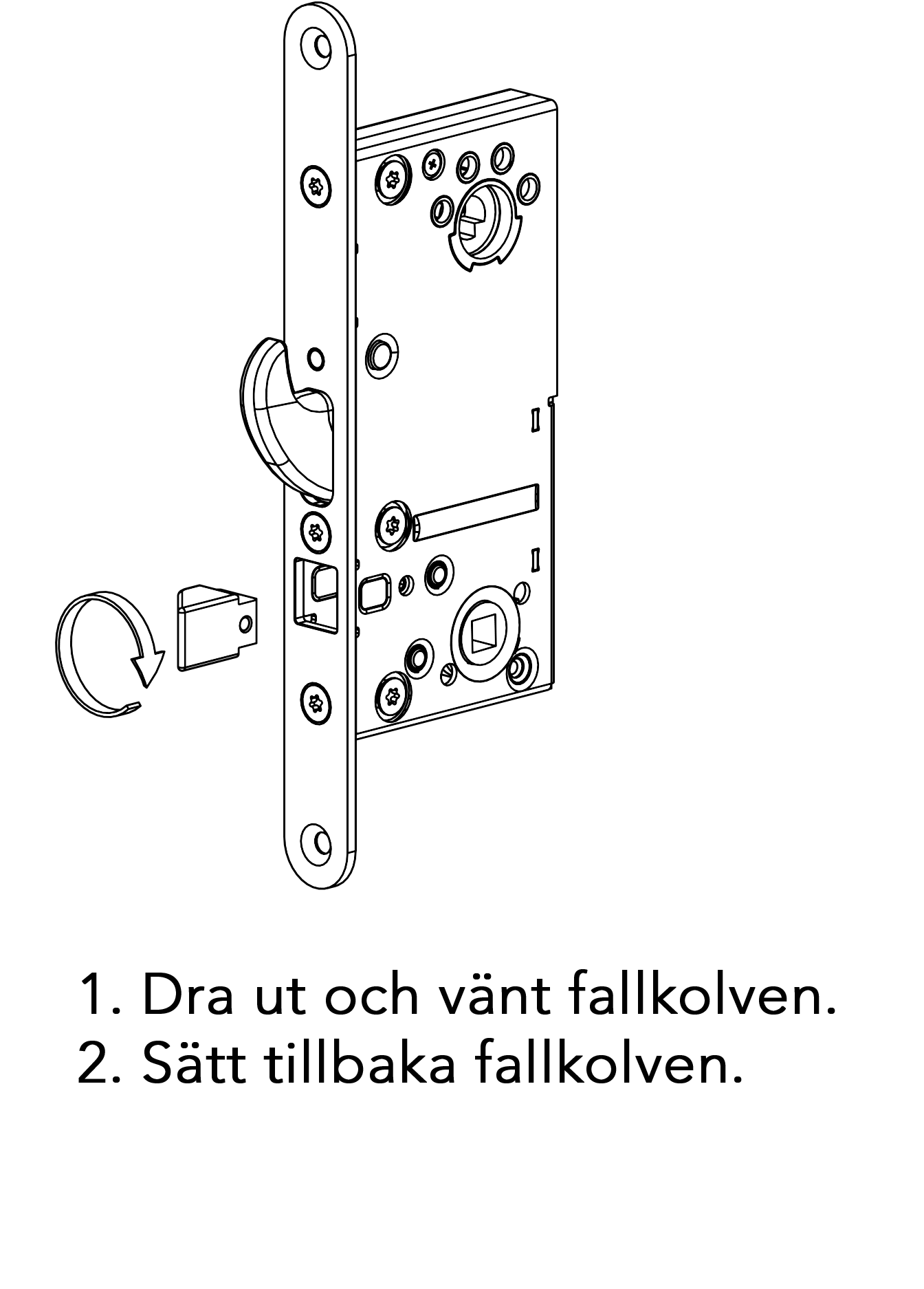

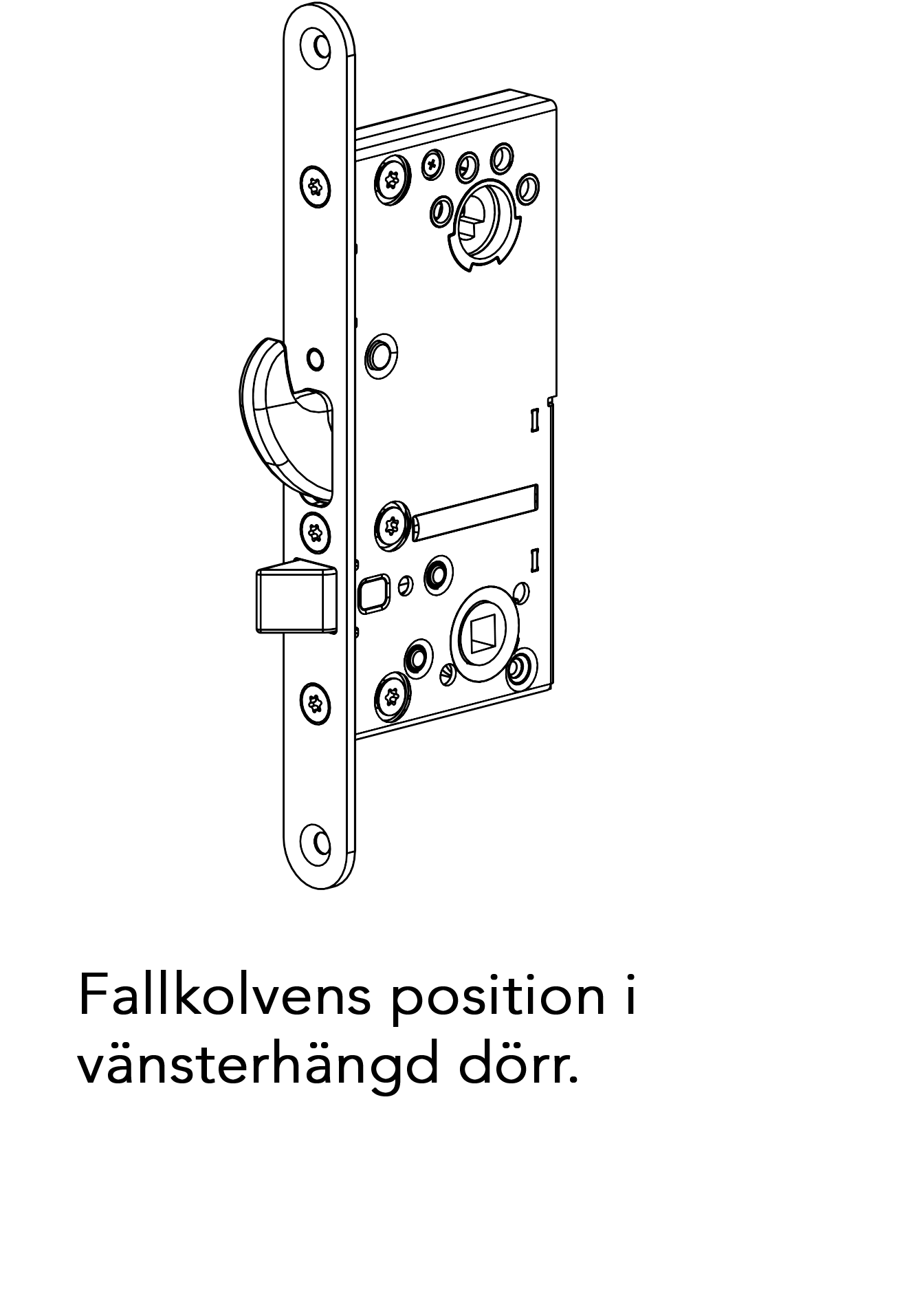

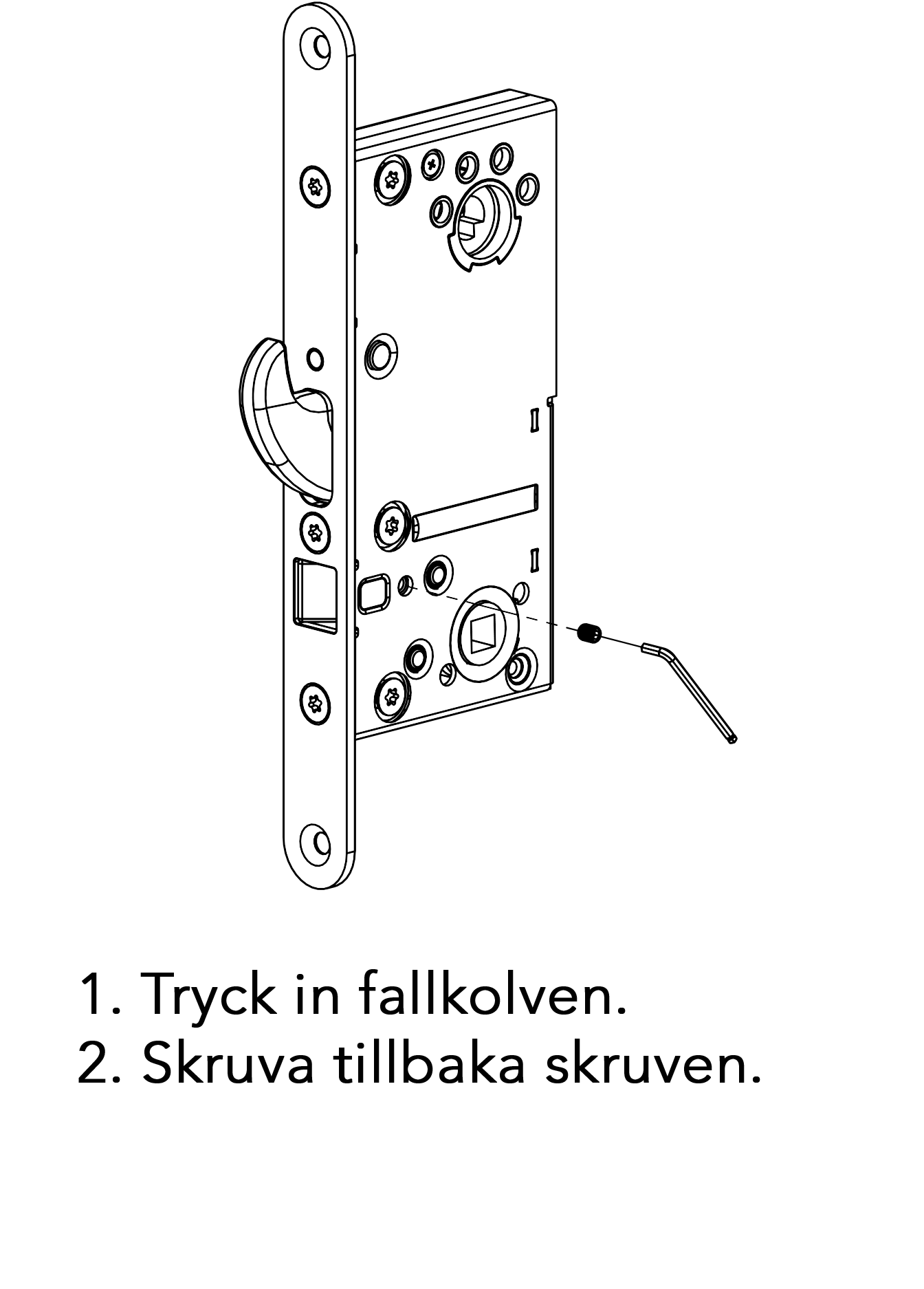

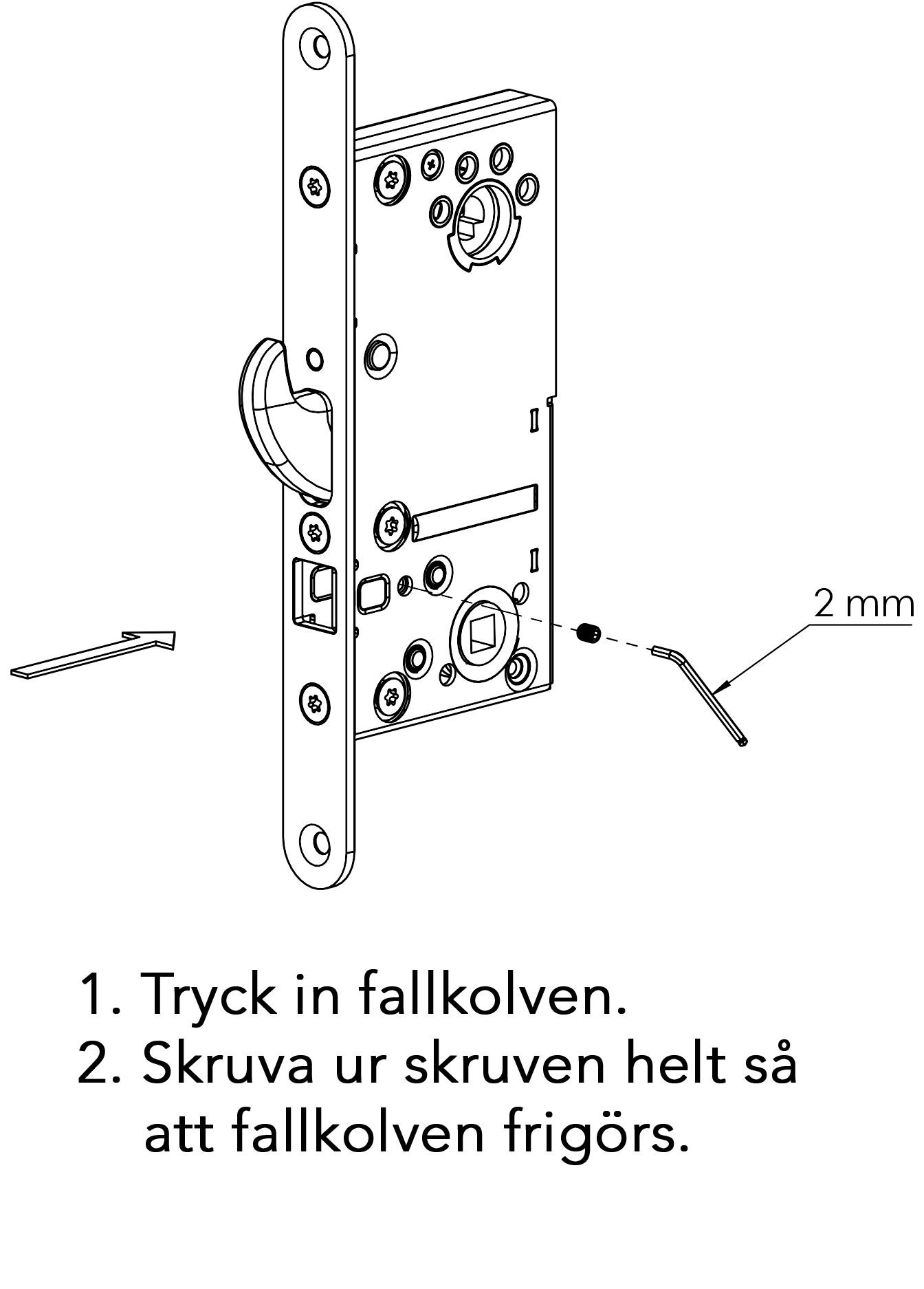

Motorlåset ST350S levereras med fallkolven monterad för högerhängd dörr. Om låset ska installeras i en vänsterhängd dörr ska fallkolven vändas.

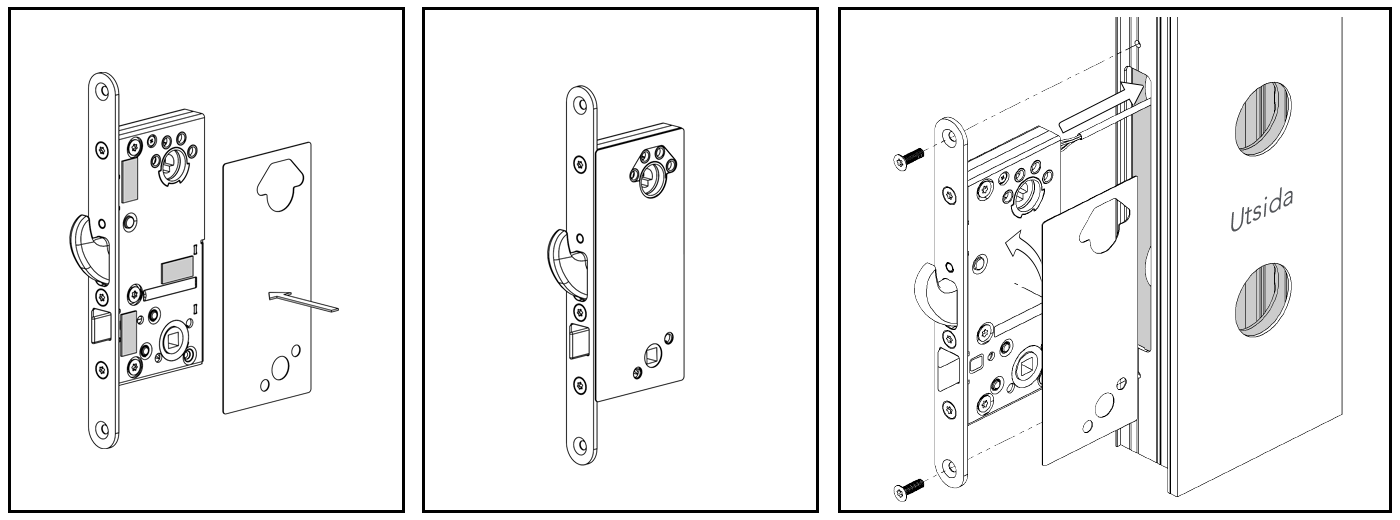

Fäst borrskyddet med medföljande fästkuddar.
* Bilden visar montering av borrskydd på ST350S. Montering av borrskyddet sker på samma sätt för ST351, ST351S och ST352S.
Anslut kabelns förkontakterade ände till låsets baksida. Se bild.
Anslut kabelns andra ände till LOCK i styrenheten. Kontrollera att ledarna ansluts enligt anvisning.
Anslut matningsspänning
Matningsspänning ska anslutas till 10-30 V AC/DC. Plinten är polaritetsfri.
Anslut öppnasignal
Öppnasignal ska anslutas till OPEN.

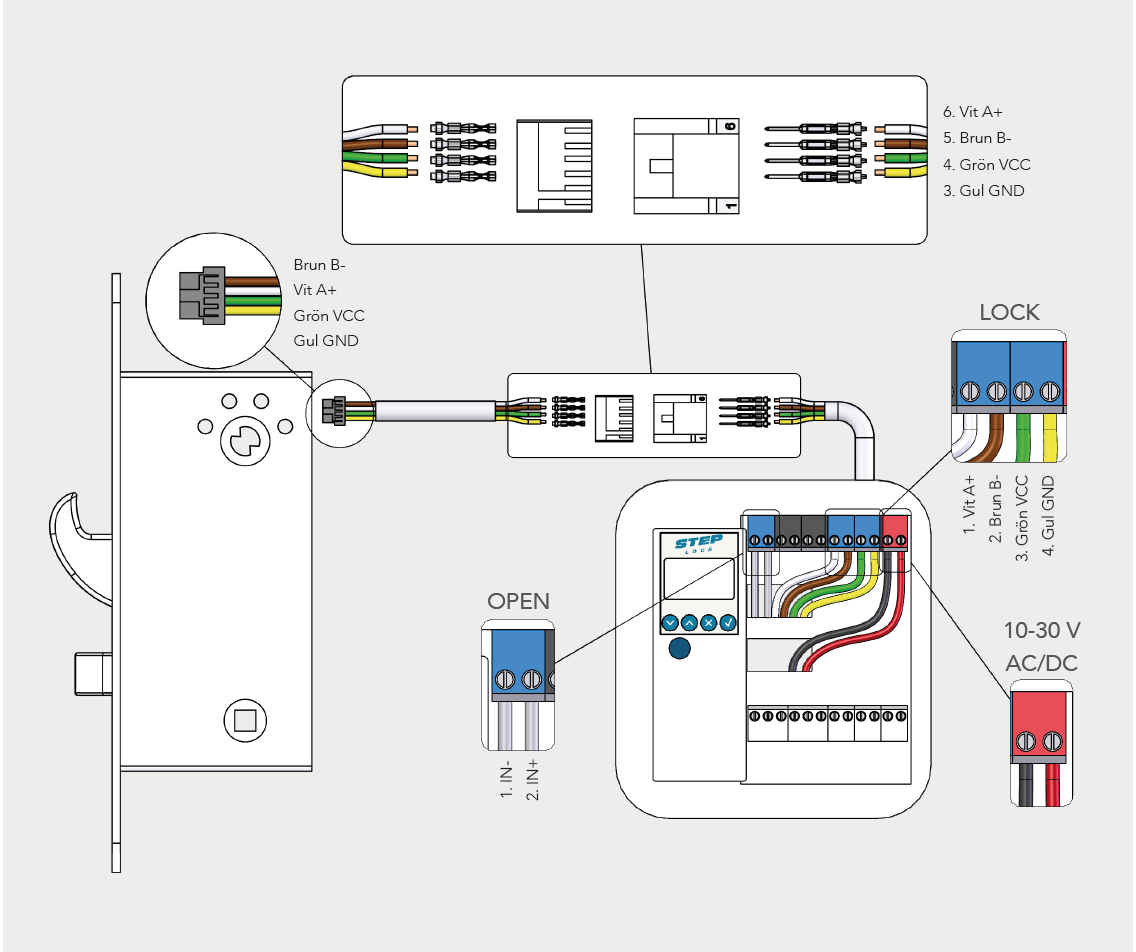

Anslut kabelns förkontakterade ände till låsets baksida. Se bild.
Stifta och kontaktera en separat förlängningskabel. Anslut kabeln till kabeladapterns vita kontakt.
Anslut kabelns andra ände till LOCK i styrenheten. Kontrollera att ledarna ansluts enligt anvisning.
Anslut matningsspänning
Matningsspänning ska anslutas till 10-30 V AC/DC. Plinten är polaritetsfri.
Anslut öppnasignal
Öppnasignal ska anslutas till OPEN.
Ingången för öppnasignal (IN) kan programmeras för att aktiveras av en aktiv signal eller potentialfri slutning. Max spänning vid aktiv signal 30 V, minimum 10 V.
Potentialfri slutning är förvalt. Se instruktion här.

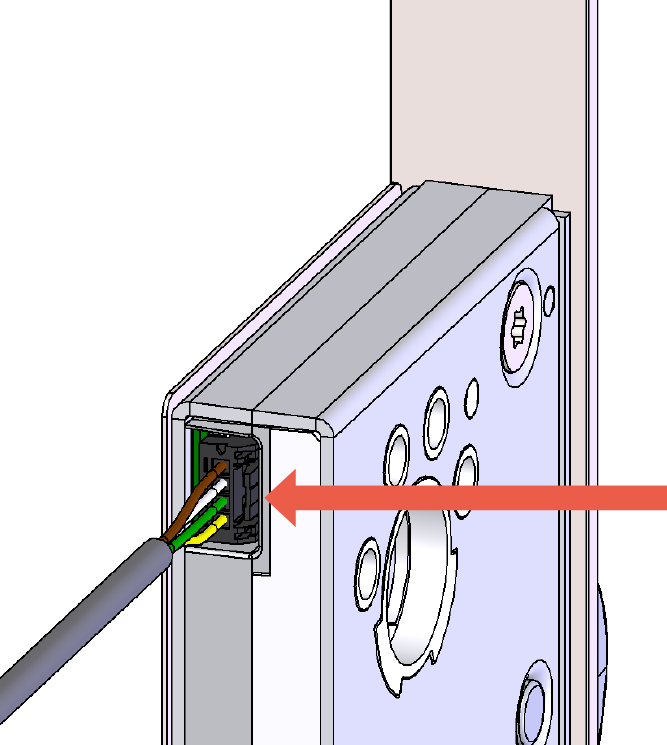

Kläm ihop kontakten för att frigöra kabeln.

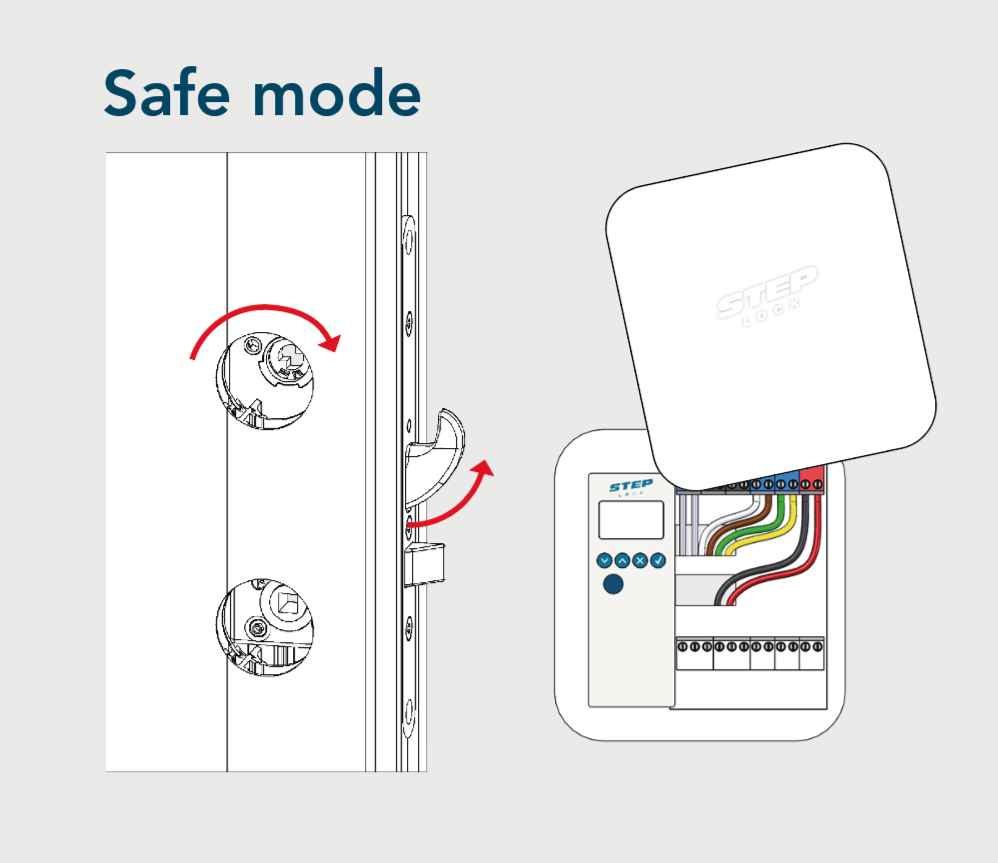

Följ dessa steg för att initiera motorlås och styrenhet.
Displayen vid parkoppling
Displayen kommer visa ”searching” under 5 min. När låset och styrenheten är parkopplade visas ett hänglås och en check-bock i displayen. Sökningen kan avbrytas genom att trycka på knapp (1) igen.
Dra in regeln
Dra in regeln manuellt via cylindern alternativt via öppnasignal.
Stäng dörren
Stäng dörren och kontrollera att regeln låser ut igen (förinställd fördröjning 0,5 sek). Om dörren ej öppnas efter att öppnasignal givits återlåser motorlåset igen efter förinställd fördröjning på 3 sek. (fördröjningstider kan justeras i menyn ”time setup”).
Gäller vid användning av motorlåsets interna magnetkontakt.
Motorlåsets dörrlägesgivare är placerad bakom stolpen vid sensormarkeringen:

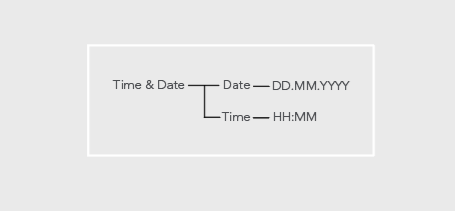

Tid är förinställd GMT+1. Tid och datum kan ändras i respektive undermeny.
1.1: Date
Aktuellt datum (DD.MM.YYYY).
Ändra datum: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
1.2: Time
Aktuellt klockslag, 24 timmar (HH:MM).
Ändra tid: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).

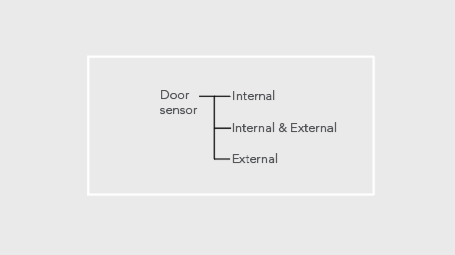

Inställning för vilken dörrsensor/magnetkontakt som ska användas.
2.1: Mode: Internal/External (förinställt Internal)
Välj mellan intern, extern eller både intern och extern dörrmagnet.
Ändra med (√).
Inställningar för funktionstider.
3.1: Open timer (förinställt 3 s)
Inställning för öppethållandetid. Öppethållandetiden kan ställas mellan 3-30 sekunder.
Ändra inställning: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
3.2: Deadbolt (förinställt 3 s)
Tidsinställning för fördröjning av utlåsning av regeln efter kontakt med dörrmagnet.
Kan ställas mellan 0-10 sekunder.
Ändra inställning: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
3.3: Door alarm (förinställt OFF)
Tidsinställning för dörrsummerfunktion.
Kan ställas mellan OFF/15-180 sekunder.
Ändra inställning: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
Inställning för utrymning och återinrymning.
4.1: Re-entry Mode (förinställt OFF)
Aktivera eller avaktivera återinrymning.
Återinrymning aktiveras (ON), avaktiveras (OFF) eller tidsinställt aktiv (3-60 min).
Välj läge med (√).
Ändra inställning till tid: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).

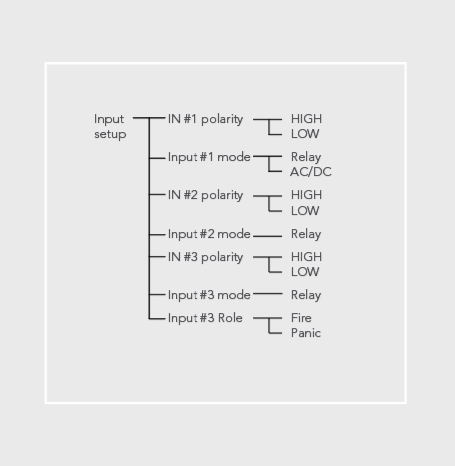

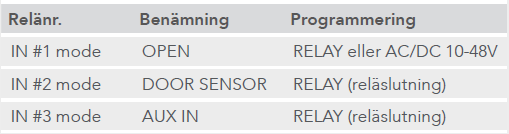

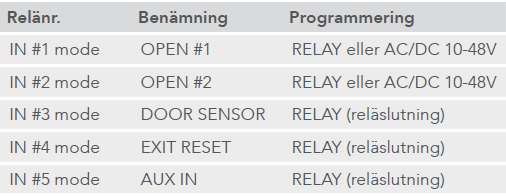

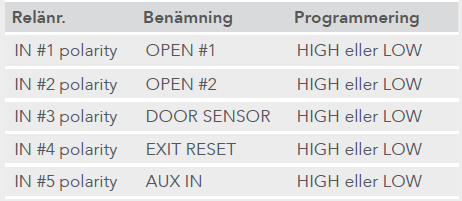

Inställningar för ingångar.
Bläddra mellan ingångar med (▼) (▲).
Ändra inställning med (√).

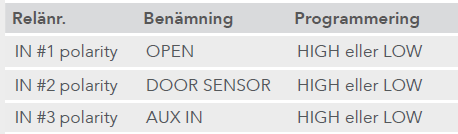

Polarity: HIGH/LOW
Välj slutande eller brytande. Potentialfri.
Mode relay eller AC/DC
Välj passiv (Relay) eller aktiv (AC/DC).
Potential

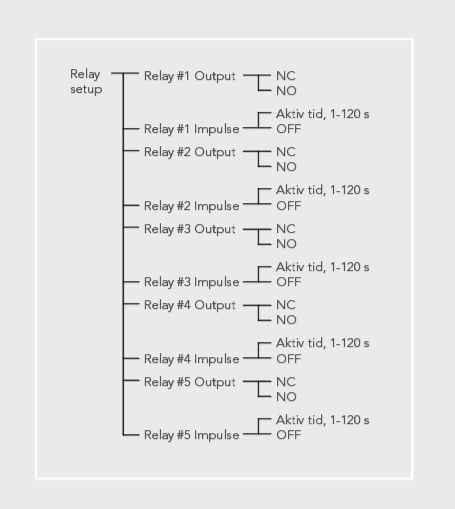

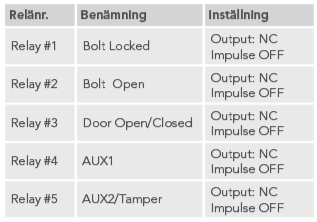

6.1: Relay #1-5
Inställningar för reläer.
Output Mode: NC/NO (förinställt NC)
Utsignal. Välj mellan Normally Closed (NC) och Normally Open (NO).
Ändra med (√).
Impulse Mode: OFF/1-120 s (förinställt OFF)
Impuls. Välj mellan OFF och aktiv tid 1 – 120 sekunder.
Aktivera inställningsläge med (√), ändra med (▼) (▲). Bekräfta med (√).

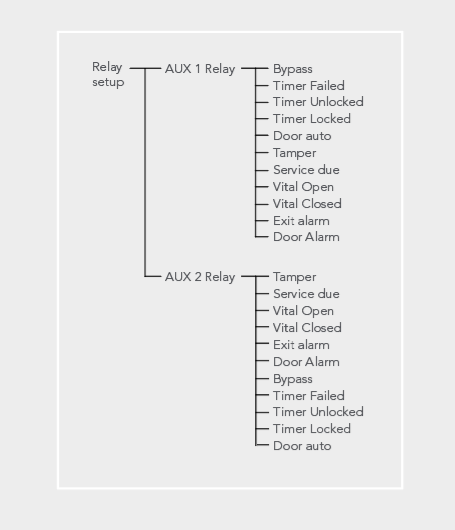

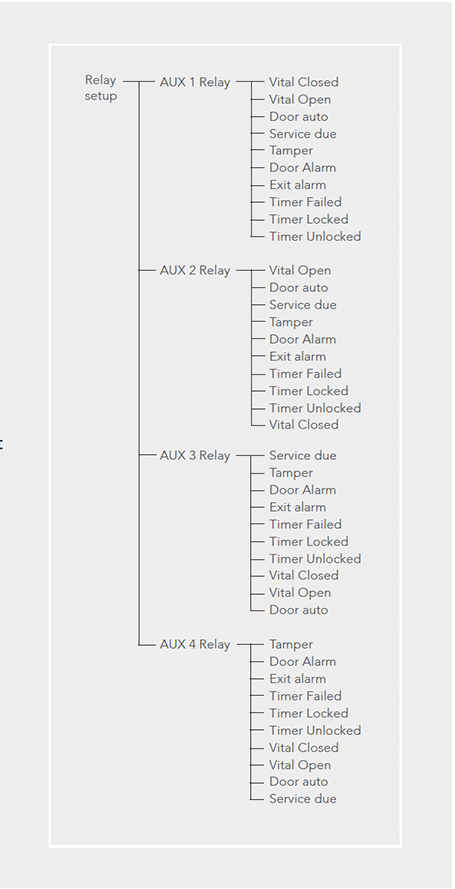

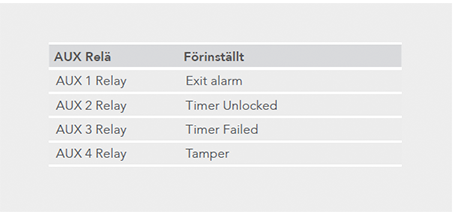

Valbara funktioner AUX 1-2 Relay.
Bläddra mellan reläer med (▼) (▲).
Ändra inställning med (√).
Valbara funktioner för reläer:

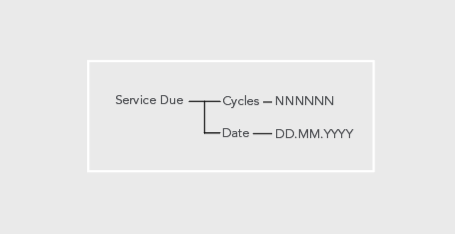

Ställ in serviceintervall.
Ändra mellan cykler och datum med (√). Tryck (▼) för att komma till redigeringsläget. Aktivera redigeringsläge med (√), ändra med (▼) (▲). Bekräfta med (√).
9.1: Mode: Cycles/Date (förinställt cykler)
Välj om serviceintervallen bestäms av cykler eller datum.
9.1.1: Cycles:1000 – 999000
Ställ in antalet låscykler.
9.1.2: Date: DD.MM.YYYY
Välj datum för nästa service.

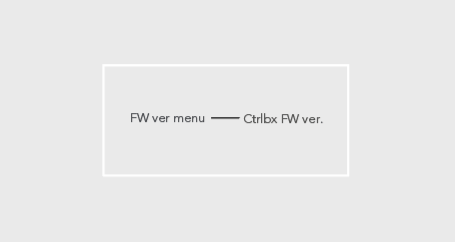

Kontrollera vilken firmware/mjukvaruversion som är installerad i styrenheten.
Fabriksåterställ styrenhetens inställningar.

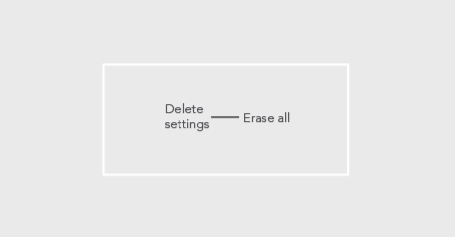

11.1: Delete settings: Erase all
Fabriksåterställ alla inställningar på styrenheten. Radera inställningar: Bekräfta med (√).

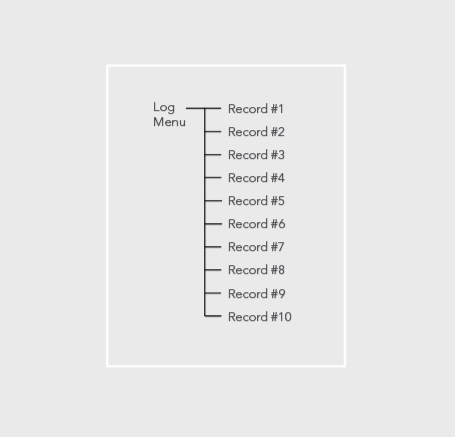

Aktivitetslogg – Visar 10 senaste aktiviteterna.
12.1: Record #1-10
Bläddra med pilarna (▼) (▲) för att stega mellan de loggade aktiviteterna.
Används vid felsökning tillsammans med StepLock Support.
2: Sync Mode
2.1: Sync Mode: ON/OFF
Tid är förinställd GMT+1. Tid och datum kan ändras i respektive undermeny.
1.1: Date
Aktuellt datum (DD.MM.YYYY).
Ändra datum: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
1.2: Time
Aktuellt klockslag, 24 timmar (HH:MM).
Ändra tid: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).

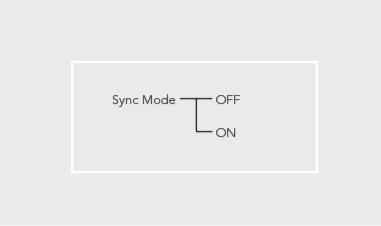

Aktivera synkroniseringsläge för 2 lås där båda styrs av OPEN #1. Ändra med (√).
2.1: Sync Mode: ON/OFF (förinställt OFF)
Aktuellt datum (DD.MM.YYYY).
ON: Aktivera synkronisering
OFF: Avaktivera synkronisering
Inställning för vilken dörrsensor/magnetkontakt som ska användas.
3.1: Mode: Internal/External (förinställt Internal)
Välj mellan intern, extern eller både intern och extern dörrmagnet.
Ändra med (√).
Inställningar för funktionstider.
4.1: Open timer (förinställt 3 s)
Inställning för öppethållandetid. Öppethållandetiden kan ställas mellan 3-30 sekunder.
Ändra inställning: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
4.2: Deadbolt (förinställt 3 s)
Tidsinställning för fördröjning av utlåsning av regeln efter kontakt med dörrmagnet.
Kan ställas mellan 0-10 sekunder.
Ändra inställning: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
4.3: Door alarm (förinställt OFF)
Tidsinställning för dörrsummerfunktion.
Kan ställas mellan OFF/15-180 sekunder.
Ändra inställning: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
Inställning för utrymning och återinrymning.
5.1: Re-entry Mode (förinställt OFF)
Aktivera eller avaktivera återinrymning.
Återinrymning aktiveras (ON), avaktiveras (OFF) eller tidsinställt aktiv (3-60 min).
Välj läge med (√).
Ändra inställning till tid: tryck på (√), ändra med (▼) (▲).
Bekräfta med (√).
Inställningar för ingångar.
Bläddra mellan ingångar med (▼) (▲).
Ändra inställning med (√).
Polarity: HIGH/LOW
Välj slutande eller brytande. Potentialfri.
Mode relay eller AC/DC
Välj passiv (Relay) eller aktiv (AC/DC).
Potential
7.1: Relay #1-5
Inställningar för reläer.
Output Mode: NC/NO (förinställt NC)
Utsignal. Välj mellan Normally Closed (NC) och Normally Open (NO).
Ändra med (√).
Impulse Mode: OFF/1-120 s (förinställt OFF)
Impuls. Välj mellan OFF och aktiv tid 1 – 120 sekunder.
Aktivera inställningsläge med (√), ändra med (▼) (▲). Bekräfta med (√).
Valbara funktioner AUX 1-2 Relay.
Bläddra mellan reläer med (▼) (▲).
Ändra inställning med (√).
Valbara funktioner för reläer:
För att uppfylla normen SSF 3522 kan SSF 3522-läge användas. För att göra andra val för AUX 1-2 behöver läget avaktiveras (OFF).
När SSF 3522 är aktiverat i styrenheten kommer följande inställningar att gälla i enlighet med normen SSF 3522:
9.1: Timer Mode (förinställt OFF)
Aktivera (ON) eller avaktivera (OFF) de förprogrammerade inställningarna för SSF3522 genom att trycka på (√).
Ställ in serviceintervall.
Ändra mellan cykler och datum med (√). Tryck (▼) för att komma till redigeringsläget. Aktivera redigeringsläge med (√), ändra med (▼) (▲). Bekräfta med (√).
10.1: Mode: Cycles/Date (förinställt cykler)
Välj om serviceintervallen bestäms av cykler eller datum.
10.1.1: Cycles:1000 – 999000
Ställ in antalet låscykler.
10.1.2: Date: DD.MM.YYYY
Välj datum för nästa service.
Kontrollera vilken firmware/mjukvaruversion som är installerad i styrenheten.
Fabriksåterställ styrenhetens inställningar.
12.1: Delete settings: Erase all
Fabriksåterställ alla inställningar på styrenheten. Radera inställningar: Bekräfta med (√).
Aktivitetslogg – Visar 10 senaste aktiviteterna.
13.1: Record #1-10
Bläddra med pilarna (▼) (▲) för att stega mellan de loggade aktiviteterna.
Används vid felsökning tillsammans med StepLock Support.
ST350S, ST351S och ST352S
ST351
Boverkets byggregler avsnitt 5:3 reglerar kraven för hur utrymning ska möjliggöras i en fastighet. STEP Motorlås ST350S, ST351, ST351S och ST352 samt alla tillhörande nödutrymningsbehör uppfyller samtliga krav.
STEP 350S, 351, 351S och 352S Motorlås i kombination med STEP Exit nödutrymmningsbehör ger dig möjlighet att skapa en tryggare utrymningsväg med oöverträffad användarvänlighet.
Alla behör är certifierade enligt SS-EN 179:2008 och är brandgodkända tillsammans med STEP Motorlås. Uppfyller kraven för låsklass 2B enligt SSF 3522.
Översikt lås och nödutrymningsbehör
Läs bifogad installationsanvisning noggrant innan installation. Vid installation av produkten måste varningar och allmänna instruktioner följas.
Motorlåsets måttskiss är inkluderad i förpackningen. All bifogad dokumentation måste överlämnas av installatör till användare.
Produkten är konstruerad för att monteras och användas i dörrar, karmar, portar etc som är i normalt skick.
Före installation, säkerställ att dörr, karm är i gott skick och att rätt dörrhängning i kombination med beslag överensstämmer.
Kontrollera berörda certifikat innan installation i branddörr för att säkerställa att rätt kombination används.
Motorlåset är konstruerat för att kombineras med trä-, stål- eller aluminiumdörrar oavsett storlek, men det är även viktigt att kontrollera att dörrens konstruktion tillåter användning av motorlås. Beroende på dörrtyp (trä, stål eller aluminium) kan olika infästningsskruvar behövas. Vid installation i pardörr med dörrstängare, kontrollera om dörrkoordinator krävs.
Motorlåset är inte testat för användning i dubbel svängdörr.
Under installation måste annan beslagning t.ex. tätningslister hanteras varsamt så att funktion på varken motorlås eller övrig beslagning påverkas. Var observant att urtaget överensstämmer med motorlåsets måttskiss.
Efter installation, säkerställ att alla skruvar är åtdragna, skruvhuvuden inte sticker upp och att dörrbladet löper fritt.
För användning tillsammans med dörrar i högst brandteknisk klass EI120. Kontrollera att dörrens godkännande tillåter användning av motorlås enligt denna installationsanvisning.
Elektromekaniskt lås avsett för montage i dörrar med maxvikt 200 kg. O100402-137707 och O100402-1112141, STEP 350S, 351, 351S och 352S i enkeldörr av oisolerade stålprofiler.
Säkerhetsegenskaperna på denna produkt är avgörande för dess överensstämmelse med SS-EN 14846 och SSF 3522. Inga ändringar av något slag, andra är de som beskrivs i dessa anvisningar är tillåtna. StepLock ansvarar endast för funktionen på produkter som har monterats i enlighet med installationsanvisningen samt att underhållsinstruktionen har följts.
Rekommenderas att användas tillsammans med StepLocks produkter eftersom StepLock annars inte ansvarar för att motorlåset överensstämmer med kraven i SS-EN 14846 och SSF 3522. Vid tveksamheter om motorlåsets användningsområde eller montage, kontakta oss för rådfrågan.
Kontrollera motorlåsets fastsättning och smörj fallkolven med rekommenderat fett (DIN 51502) vid behov eller minst 2 gånger per år.
Högfrekvent användning kräver underhåll med tätare intervall.
Se till att monterade cylindrar, vred och trycken eller andra beslag fungerar tillfredsställande.
Det är viktigt att underhålla och vid behov, justera dörrstängare och gångjärn för att säkerställa en korrekt stängning av dörren. En bra dörrfunktion är en viktig förutsättning för en bra låsfunktion.
Elektriska delar behöver inget underhåll.
OBS!
Använd inte flytande olja, smörj- eller lösningsmedel. Använd endast fett som rekommenderas av StepLock.
Garanti gäller i 5 år
Garantin förfaller om:
– Produkten är felaktigt monterad.
– Produkten används på ett felaktigt sätt.
– Produkten är öppnad (sigillet brutet) eller har modifierats på något sätt.
– Installerad med tillbehör eller delar som inte rekommenderats av StepLock.
