Eltryckeslås STEP 120

Kraftfull prestanda med hög driftsäkerhet

STEP 120 är ett slitstarkt eltryckeslås i rostfritt stål med klassisk kolvplacering och flera flexibla egenskaper. Konstruktionen är framtagen med STEPs erkänt höga kvalitetskrav vilket säkerställer en kraftfull prestanda med hög driftsäkerhet.

Låset är CE-märkt och godkänd enligt SS-EN 14846:2008 i brandteknisk klass E/EI120.

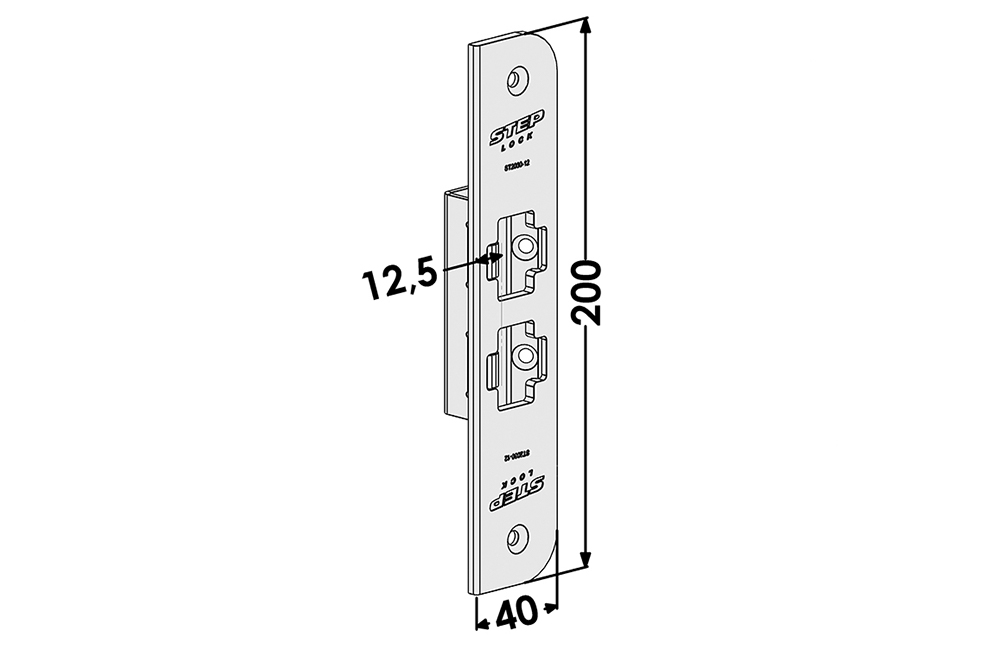

Låset kan användas i dörrmiljöer med både brand- och utrymningskrav samt är anpassat för att kunna användas tillsammans med elslutbleck. STEP 120 är det självklara valet vid ROT och utbytesprojekt. Alla StepLocks produkter är dessutom utvecklade och producerade i Sverige.

Klassisk kolvplacering

STEP 120 har en klassisk kolvplacering.

Med splitfunktion

STEP 120 är bland annat utrustad med splitfunktion vilket innebär att du kan låta mekanisk utpassering ske från valfri sida av låset.

Utrymning och hög hållbarhet säkerställs genom att den mekaniskt styrda sidan har en rejäl fastsättning där splitfunktionen säkras av rostfria och härdade detaljer.

Flera valbara funktioner

En stor fördel är att eltryckeslåset har flera valbara funktioner. Förutom dörrhängning kan du även välja rättvänd eller omvänd funktion samt vilken sida som ska vara mekaniskt inkopplad. Låset är utvecklat för en enkel drift­sättning där inställningen av alla de valbara funktionerna sker lättåtkomligt och smidigt från låshusets utsida.

Mikrobrytare som är inbyggda i låset indikerar både för stängt och förreglat läge samt för tryckes­manövrering, för inkoppling till passersystem.


Funktionsbeskrivning
  • Fallkolven dras in mekaniskt via cylinderroddaren med nyckel från utsidan eller nyckel/vred från insidan.
  • Trycket på utsidan aktiveras elektriskt via passersystem, kodlås eller liknande och drar in fallkolven.
  • Trycket på insidan är alltid mekaniskt aktiv och drar in fallkolven.
  • STEP 120 är omställbar höger/vänster, rättvänd/omvänd funktion samt elektrisk/mekaniskt manövrerad sida.

STEP 120 KPL

STEP 120 KPL är ett komplett set som innehåller STEP 120 eltryckeslås, en karmöverföring och 10 m anslutningskabel.

STEP karmöverföring är tillverkad i rostfritt stål och passar både trä-, stål- och aluminiumdörrar. Fjädern har en bred innerdiameter på 10,8 mm som på så sätt underlättar genomföringen av kabeln.

Anslutningskabeln är halogenfri, 10 m lång och har 12 ledare.


Säkerställ utrymningsvägen med nödutrymningsbehöret STEP Exit

Säkerställ din utrymningsväg genom att komplettera STEP 120 eller STEP 110 eltryckeslås med STEP Exit nödutrymningsbehör.

STEP Exit är ett nödutrymningsbeslag i rostfritt stål för slagdörrar där du i synnerhet vill skapa en säker utrymning med ett enkelt handgrepp.

Certifierad enligt SS-EN 179:2008 tillsammans med STEP 110 eller STEP 120 eltryckeslås.




Brandgodkänd: E/EI 120
Certifierad enligt: SS-EN 179:2008
Funktionsbeskrivning
  • Fallkolven dras in mekaniskt via cylinderroddaren med nyckel från utsidan eller nyckel/vred från insidan.
  • Trycket på utsidan aktiveras elektriskt via passersystem, kodlås eller liknande och drar in fallkolven.
  • Trycket på insidan är alltid mekaniskt aktiv och drar in fallkolven.
  • STEP 120 är omställbar höger/vänster, rättvänd/omvänd funktion samt elektrisk/mekaniskt manövrerad sida.
Teknisk information
  • Durability: Grade X enligt SS-EN 14846.
  • Provad och certifierad för brandmotstånd upp till klass F (E/EI 120) enligt SS-EN 14846:2008.
  • Uppfyller kraven i Grade M för korrosion, temperaturer och luftfuktighet vilket motsvarar högt ställda krav enligt SS-EN 14846.
  • Mikrobrytare enpoligt växlande, max. 30 V DC, 1 A.
  • Klassisk kolvplacering.
  • Inbyggda mikrobrytare indikerar stängt och förreglat läge samt tryckesmanövrering.
  • Inbyggd skyddsdiod.
  • Vändbar för att passa höger- och vänsterdörrar.
  • Omställbar rättvänd/omvänd funktion.
  • Omställbar elektrisk/mekaniskt manövrerad sida (Gäller för ST120, ST120-12)
  • Anpassat för runda och ovala skandinaviska cylindrar.
  • Dorndjup 50 mm.
  • Återfjädrande trycken rekommenderas.
Art. nr. E-nr Beskrivning
ST120 5867298 Eltryckeslås STEP 120. Klassisk kolvplacering, med splitfunktion, 24 V DC.
ST120-12 5867299 Eltryckeslås STEP 120. Klassisk kolvplacering, med splitfunktion, 12 V DC.
ST122 5867300 Eltryckeslås STEP 120. Klassisk kolvplacering, utan splitfunktion, 24 V DC.
ST122-12 5867301 Eltryckeslås STEP 120. Klassisk kolvplacering, utan splitfunktion, 12 V DC.
ST120 KPL 5867302 STEP 120 komplett set. Med ST120, STEP karmöverföring och 10 m halogenfri kabel.
ST120-12 KPL 5867303 STEP 120 komplett set. Med ST120-12, STEP karmöverföring och 10 m halogenfri kabel.
ST122 KPL 5867304 STEP 120 komplett set. Med ST122, STEP karmöverföring och 10 m halogenfri kabel.
ST122-12 KPL 5867305 STEP 120 komplett set. Med ST122-12, STEP karmöverföring och 10 m halogenfri kabel.
Strömförbrukning STEP 120 i rättvänd och omvänd funktion
  • 24 V DC: 60 mA.
  • 12 V DC: 120 mA.

Strömförbrukning 0 mA i vila (rättvänd = låst, omvänd = olåst)

För dimensionering av strömförsörjning se installationsmanualen.

Kopplingsschema STEP 120







Måttskiss STEP 120
